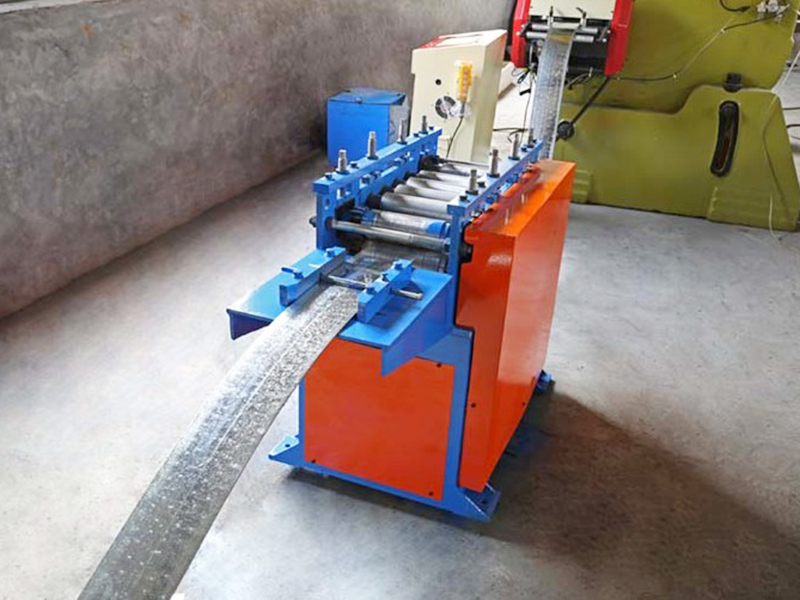

آلات تشكيل قنوات الدعامات الشمسية

الوظائف الأساسية والميزات التقنية:

القدرة على التكيف عبر المقاطع المتنوعة

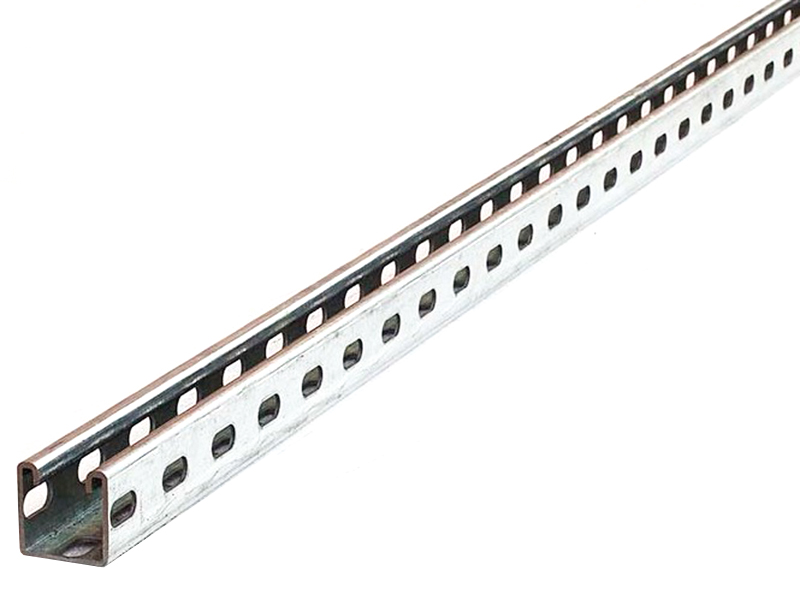

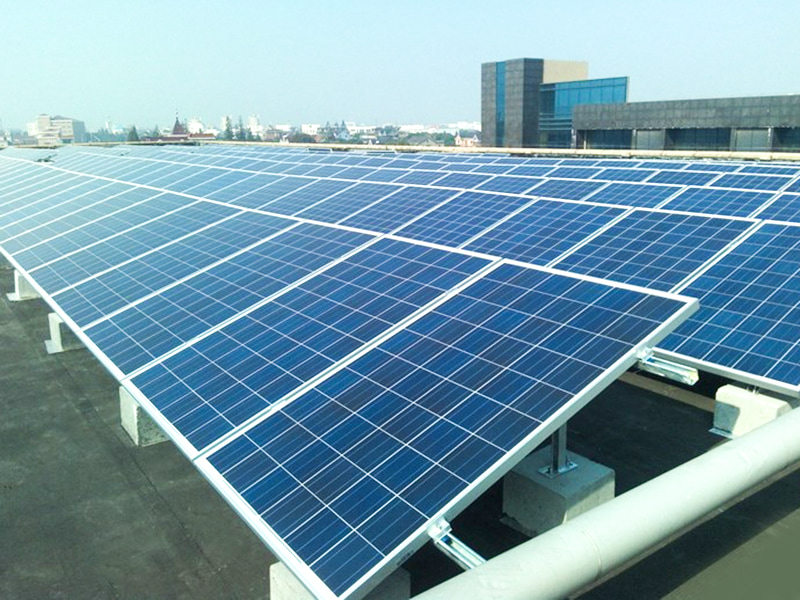

السكك الحديدية الشمسية: على شكل حرف C/U مع فتحات، تستخدم لتأمين مشابك الألواح الكهروضوئية.

العمود: على شكل حرف Z أو على شكل حرف Σ، يتحمل الحمل الهيكلي الرئيسي.

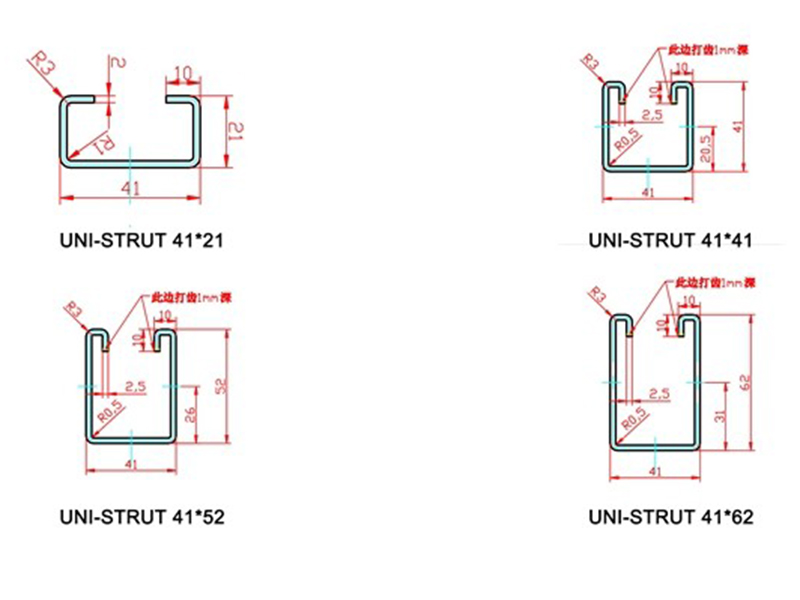

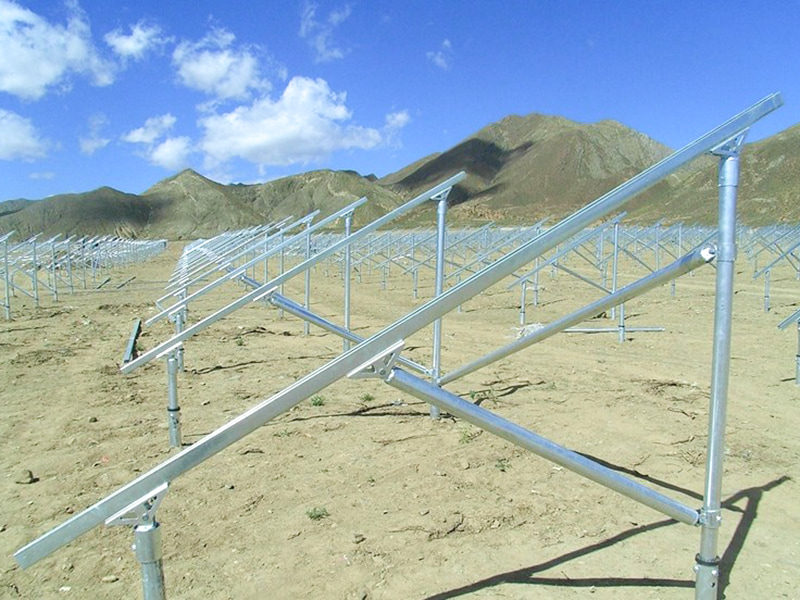

غلاف المسمار الأرضي: أنبوب مربع أو دائري به فتحات توصيل، يستخدم لتثبيت رف الأرض. https://example.com/pv-profile-types.png (الرسم التخطيطي: ملفات تعريف رف الطاقة الكهروضوئية الشائعة)

تصميم عالي القوة وخفيف الوزن

سمك المادة: 0.8-3.0 ملم (2.0 ملم لسبائك الألومنيوم، 1.5-3.0 ملم للصلب).

قوة الشد: فولاذ عالي القوة بقدرة 550 ميجا باسكال (على سبيل المثال، S550GD AZ150) أو سبائك الألومنيوم 6061-T6.

تخفيض الوزن بنسبة 30% بعد التشكيل مقارنة بالمقاطع المدرفلة على الساخن، مما يقلل من تكاليف النقل والتركيب.

ضمان عملية مقاومة للتآكل

بكرات مصقولة بالمرآة (Ra ≤ 0.4 ميكرومتر) الحد الأدنى من التشحيم لحماية طلاء الألومنيوم والمغنيسيوم والزنك (≥ 150 جم/م² AZ150).

يمنع تعويض فجوة اللفة الديناميكية حدوث خدوش على السطح.

إنتاج ذكي ومرن

نظام تغيير القالب السريع: استبدل مجموعة كاملة من الأسطوانات في ≤ 30 دقيقة، بالتبديل بين المقاطع العرضية المختلفة (على سبيل المثال، من النوع C إلى النوع Z).

تقنية المقطع العرضي المتغير المؤازر: يمكن لخط إنتاج واحد إنتاج مقاطع ذات أطوال مختلفة (مثل قضبان التوجيه شبه المنحرفة للمنحدرات).

مكونات المعدات الأساسية:

جهاز فك اللفائف ذو الرأسين: يقوم بتبديل الملفات تلقائيًا، ويدعم الإنتاج المختلط للملفات المصنوعة من الألومنيوم والصلب، ويتميز بتصحيح EPC (التحكم الإلكتروني في العملية).

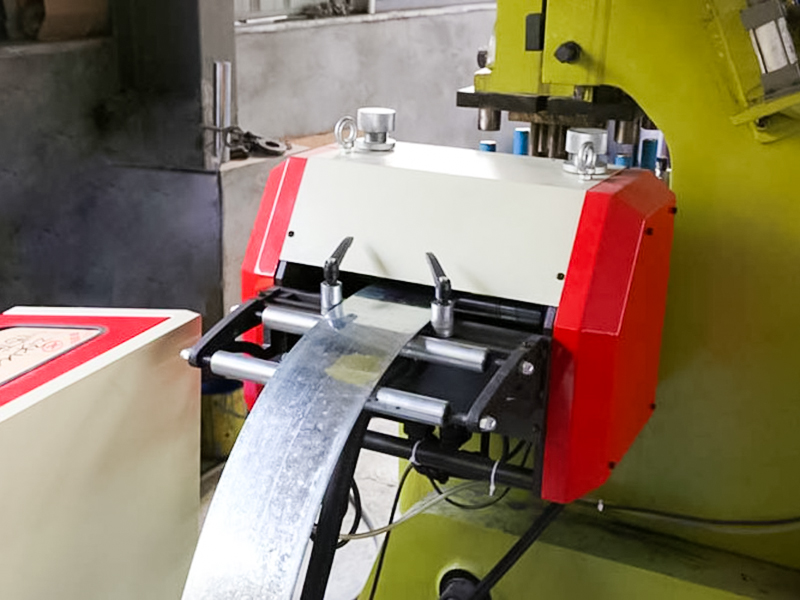

آلة تقويم عالية الدقة: تقوم 9-11 بكرة بتسوية الملفات، مما يزيل إجهاد الخضوع ويحقق استقامة تبلغ ≤0.5 مم/م.

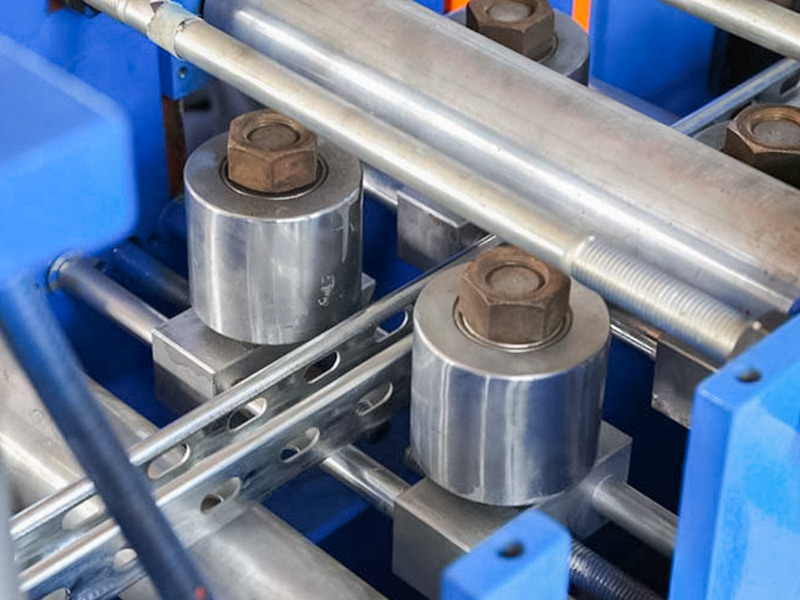

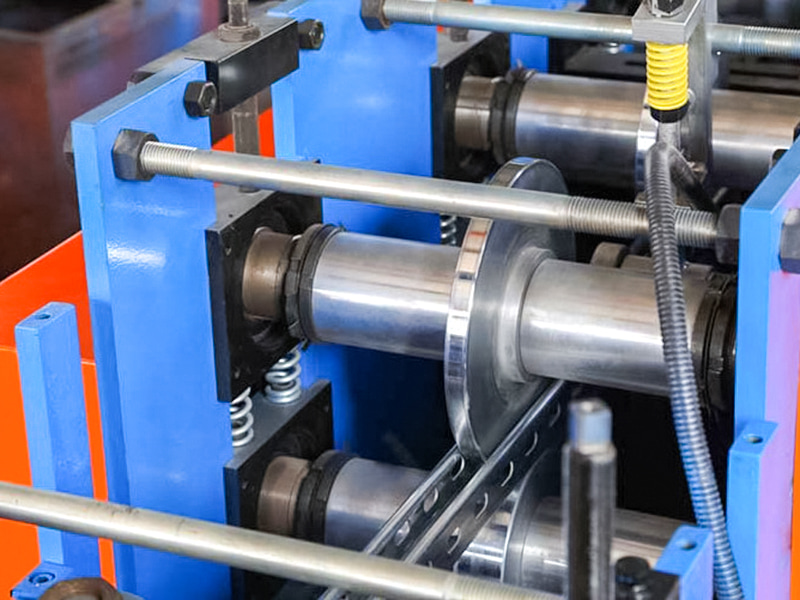

تشكيل الإطار الرئيسي: 16-24 مجموعة من بكرات الكربيد (مادة SKD11)، مقسمة إلى ثلاث مراحل:

• التثقيب المسبق → تشكيل اللفة الباردة → التحجيم والمعايرة

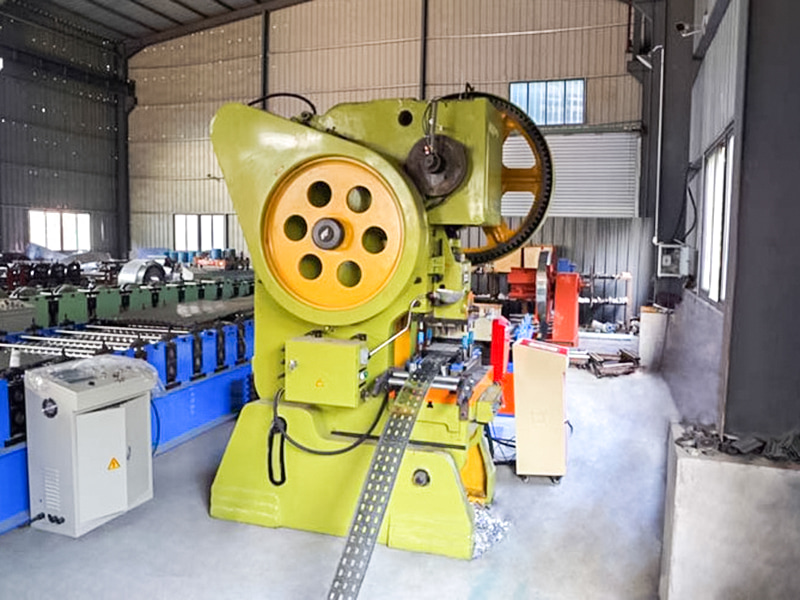

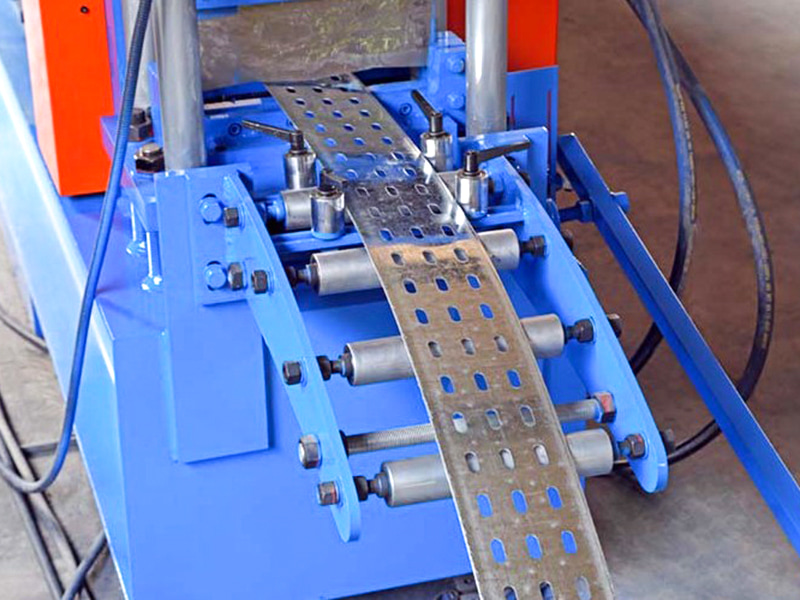

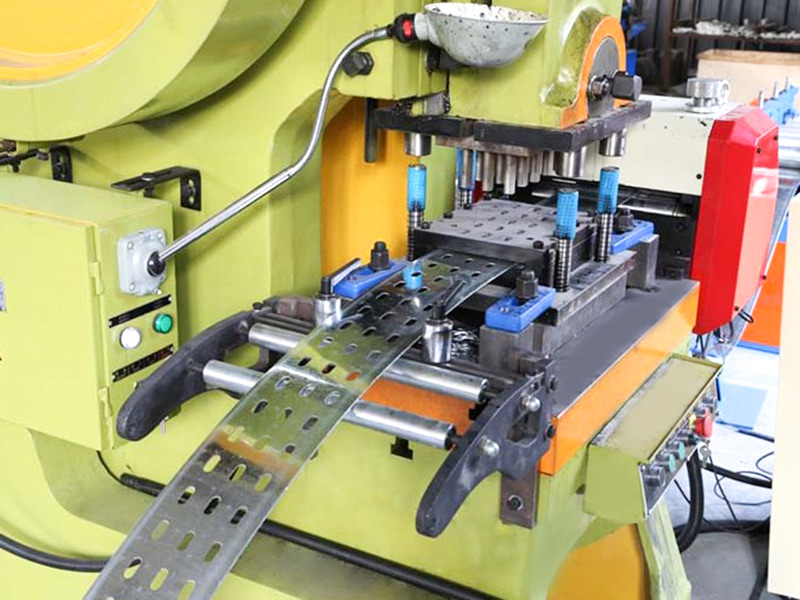

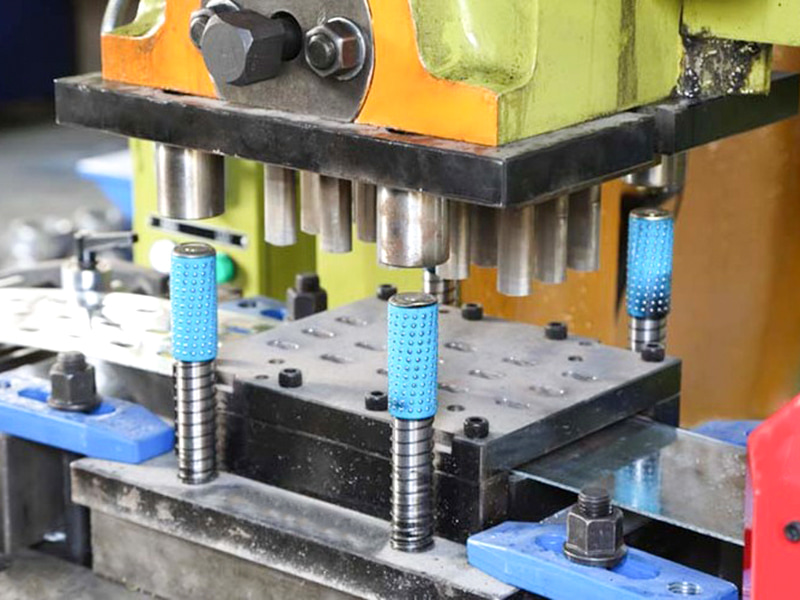

وحدة التثقيب/الحز عبر الإنترنت: يقوم النظام الهيدروليكي المؤازر بثقب فتحات التوصيل وفتحات التصريف وفتحات علامات التأريض في نفس الوقت بدقة موضع الثقب تبلغ ±0.2 مم.

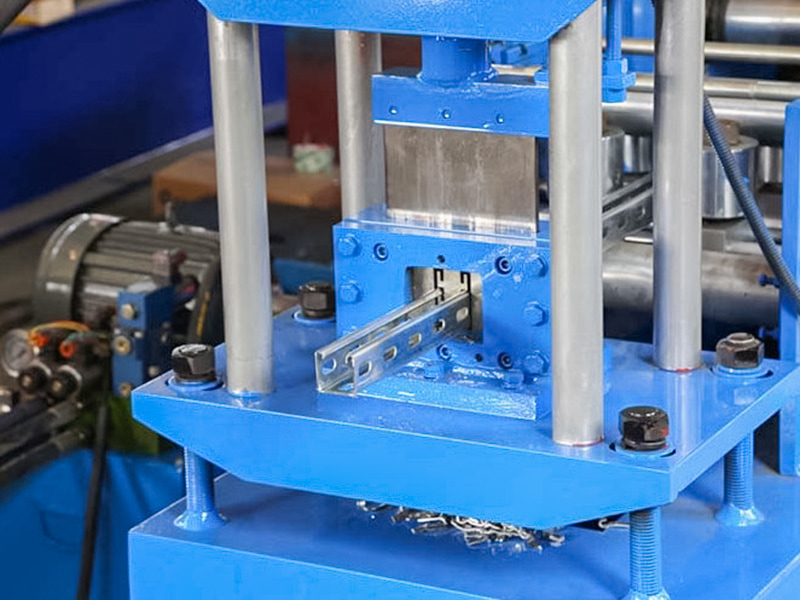

قطع التتبع المؤازر: يضمن القطع بالمنشار الطائر/القطع بالليزر (خاصة لسبائك الألومنيوم) قطعًا خالية من النتوءات مع تفاوت في الطول يبلغ ±0.3 مم.

روبوت التكديس الأوتوماتيكي: يقوم بتكديس الأقسام حسب نوع الملف الشخصي ومجهز بأكواب شفط مضادة للخدش (مع طلاء السطح).

نظام التحكم الذكي: متكامل مع نظام MES، ومراقبة في الوقت الحقيقي لمعدل استهلاك/إنتاجية الطاقة، ودعم التشخيص عن بعد.
