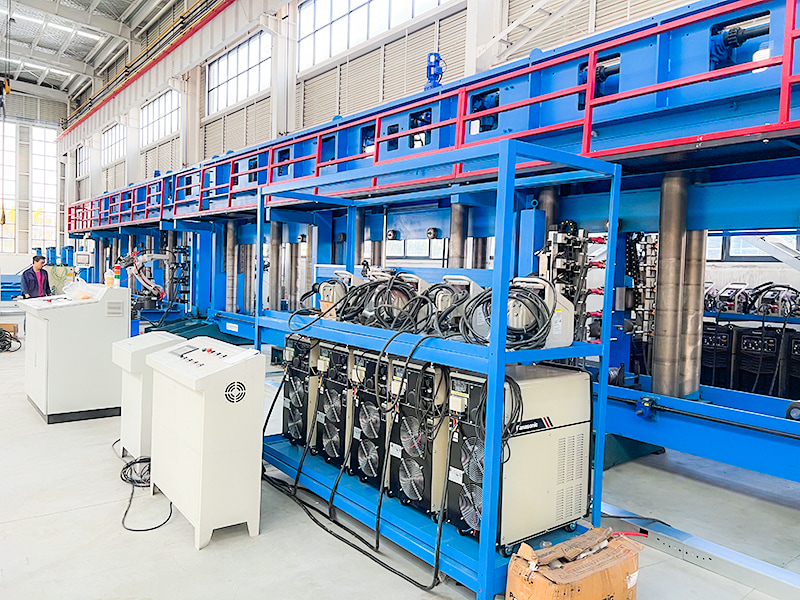

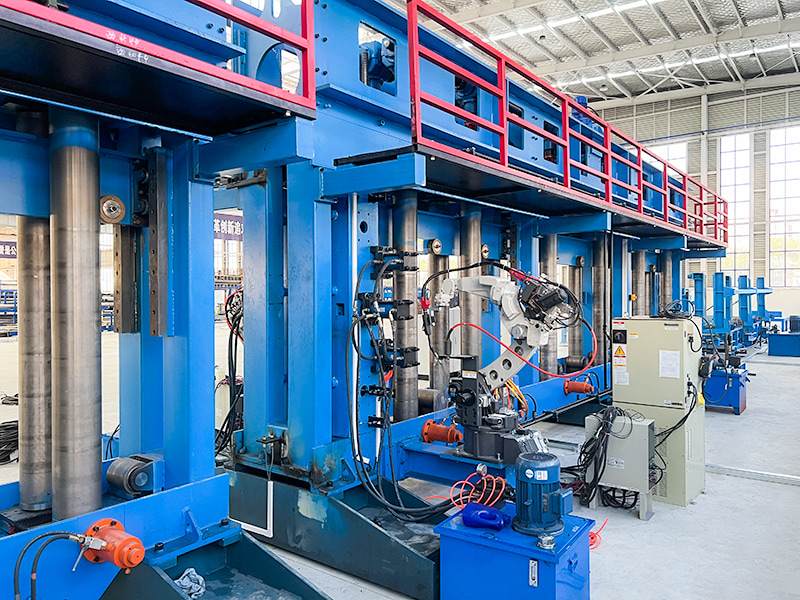

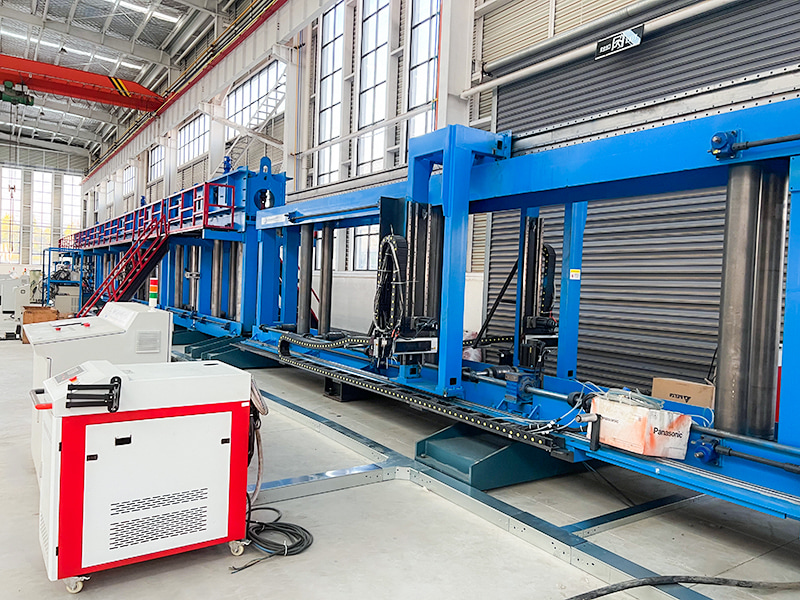

خط إنتاج جدار القص المقاوم للزلازل

الوظائف الأساسية والميزات التقنية:

1) تشكيل القسم المركب المتكامل

لوحة الحائط الرئيسية: لوحة فولاذية عالية القوة (Q550GJ/Q690) بسمك 2.0-8.0 مم وقوة شد ≥650 ميجا باسكال.

أدوات التقوية العمودية: يتم ثنيها على البارد إلى أضلاع على شكل حرف T أو على شكل حرف U (ارتفاعها 80-200 مم) لتعزيز مقاومة التواء الجدار.

شرائط القص الأفقية: تموجات عرضية مشكلة على شكل لفافة (بطول 150-300 مم) لتعزيز تبديد الطاقة. https://example.com/spsw-profile.png (رسم تخطيطي: هيكل مركب لجدار القص المصنوع من ألواح فولاذية)

2) تصميم الأداء الزلزالي الأمثل

تعمل خطوط الانحناء المحددة مسبقًا "شعاع ضعيف، جدار قوي" على الأسطوانات على توجيه الإطلاق الاتجاهي للطاقة الزلزالية (تلبية متطلبات مقاومة الزلازل بقوة 8 درجات).

التعديل الذكي لتباعد المقوي (300-600 مم) يمنع عدم استقرار الجدار خارج المستوى.

3) الإنتاج الرقمي الفعال

محرك بيانات BIM المباشر: يقوم بتحليل بيانات نموذج المبنى بشكل مباشر ويضبط أبعاد الملف الشخصي تلقائيًا (التكيف مع ارتفاعات الأرضيات المختلفة).

يضمن تحديد موضع الرؤية باستخدام آلة قياس سمك الليزر عبر الإنترنت دقة موضع مجموعة الثقوب بمقدار ±0.3 مم (تلبي متطلبات توصيلات البراغي عالية القوة).

مكونات نظام المعدات الأساسية:

آلة فك اللفائف الثقيلة: يمكن لمحامل التمدد الهيدروليكية أن تحمل 20-30 طنًا من الملفات الفولاذية (عرض 1.0-1.5 متر)، مع التحكم في شد المؤازرة لمنع التشوه.

آلة تسوية الضغط العالي ذات التسع بكرات: تقضي على الضغط الداخلي في الألواح بسمك 12 مم، مما يحقق استقامة قدرها ≤1 مم/㎡ (معايرة الليزر).

وحدة التثقيب عالية الدقة: آلة تثقيب هيدروليكية بوزن 2000 طن: تقوم في نفس الوقت بثقب فتحات المسامير وفتحات اختراق خطوط الأنابيب، مما يدعم تثقيب الألواح بسمك 50 مم.

آلة تشكيل المقوي: 24-32 مجموعة من بكرات الكربيد (صلابة HRC62)، الضغط خطوة بخطوة على الأضلاع على شكل حرف T/U (تسامح العمق ±0.2 مم).

آلة تمويج شريط القص: ينتج تحويل التردد المؤازر تموجات أفقية بطول موجي قابل للتعديل (150/200/300 مم) ونسبة عمق موجة تتراوح من 1:8 إلى 1:10.

ثني قفل الحدود: تقوم آلة الثني الهيدروليكية المتزامنة ذات الأربع أسطوانات بتشكيل وصلات الجدران (زاوية الانحناء 90° ±0.5°).

قطع البلازما بطول ثابت: قطع البلازما تحت الماء (سمك ≤ 12 مم)، زاوية القطع ≤ 3°، بدون تشوه حراري.

فحص جودة المسح ثلاثي الأبعاد: يقارن المسح بالليزر نماذج BIM لإنشاء خرائط كفافية للانحراف واسعة النطاق (دقة 0.1 مم).

نظام التحكم الرقمي المزدوج: رسم خرائط في الوقت الفعلي لحالة المعدات المادية، والتنبؤ بتآكل اللفة والتعويض عنه تلقائيًا.

قيمة تطبيق الصناعة:

المباني الشاهقة للغاية: تم تخفيض الوزن بنسبة 60%، مما أدى إلى زيادة سرعة البناء الأساسية بمقدار ثلاثة أضعاف (حالة تطبيق برج شنغهاي).

المقاومة الزلزالية الصناعية: زادت الصلابة الجانبية لمحطات الطاقة الكيميائية والنووية بنسبة 200%، مما يلبي ظروف الزلازل SL-2.

التحول الأخضر: خفض الكربون بمقدار 1.2 طن لكل متر مربع، والحصول على نقاط شهادة LEED.
