الوظائف الأساسية والميزات التقنية:

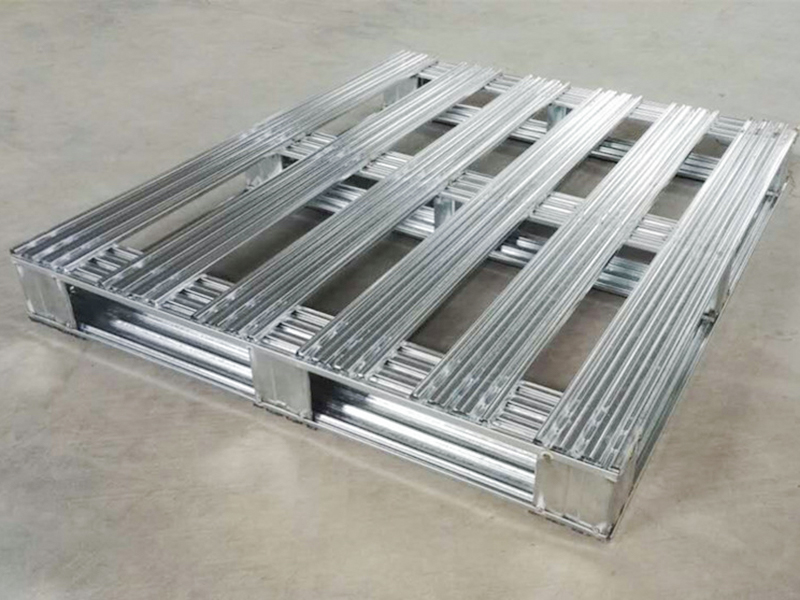

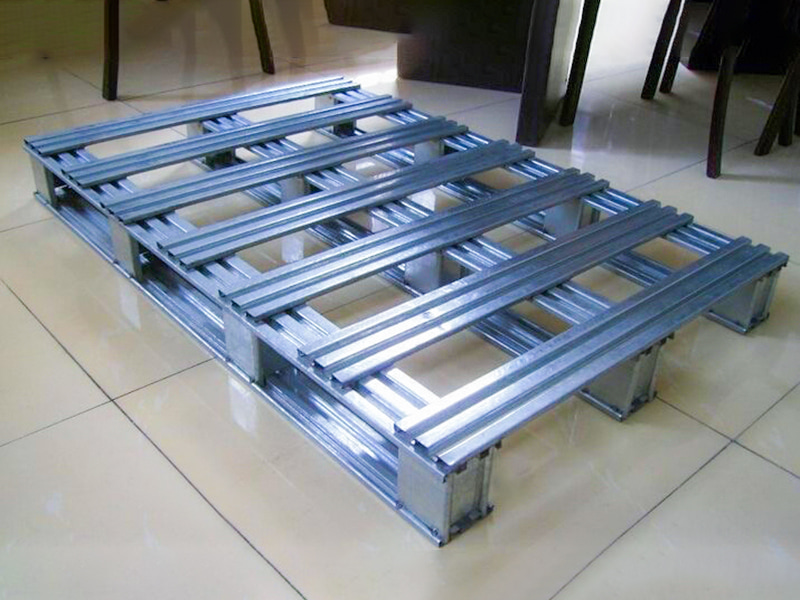

(1). هيكل تحمل الأحمال قوي للغاية
تقوية اللوحة: أضلاع مموجة على شكل أوم (ارتفاع 15-25 ملم)، مما يزيد من صلابة انحناء اللوحة بنسبة 300%.
قفل الشعاع: تصميم أخدود ذيل السنونو ذاتي القفل، مقاومة السحب عن طريق التوصيل ≥5 كيلو نيوتن (لا يتطلب لحام/مسامير).
(2). عملية عالية الكفاءة لمكافحة التآكل
المادة الأساسية: صفائح فولاذية مجلفنة بالغمس الساخن (طبقة الزنك ≥80 ميكرومتر)
طلاء إيبوكسي بالرش الكهروستاتيكي عبر الإنترنت (سمك ≥60 ميكرومتر)، مقاومة للتآكل برذاذ الملح ≥1000 ساعة.
(3). إنتاج مرن ذكي
نظام تغيير الأسطوانة السريع: يستغرق تبديل مواصفات البليت (1200×800/1200×1000 مم) 20 دقيقة فقط.
وضع علامات الترميز بالليزر: النقش التلقائي لمستوى الحمل (مستوى A/B/C) ورمز الاستجابة السريعة لدفعة الإنتاج.
تكوين النظام الأساسي للمعدات:
فك اللف الهيدروليكي: أحمال محمل التمدد الهيدروليكي 5 أطنان من الملفات الفولاذية، دقة تصحيح EPC ±0.3 مم.

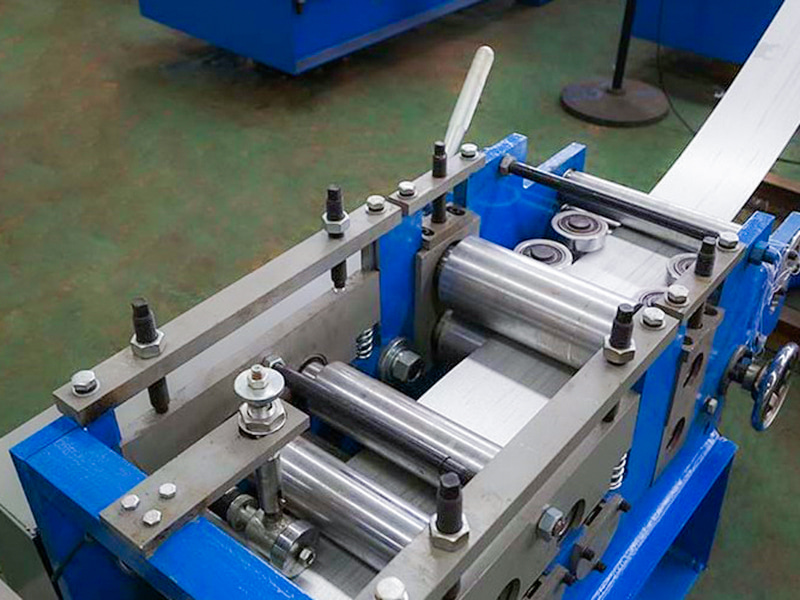

آلة تسوية عالية القوة: 9 بكرات لتقويم الألواح بسمك 2.0 مم للتخلص من الانحناء المنجلي (الاستقامة ≤1 مم/م).

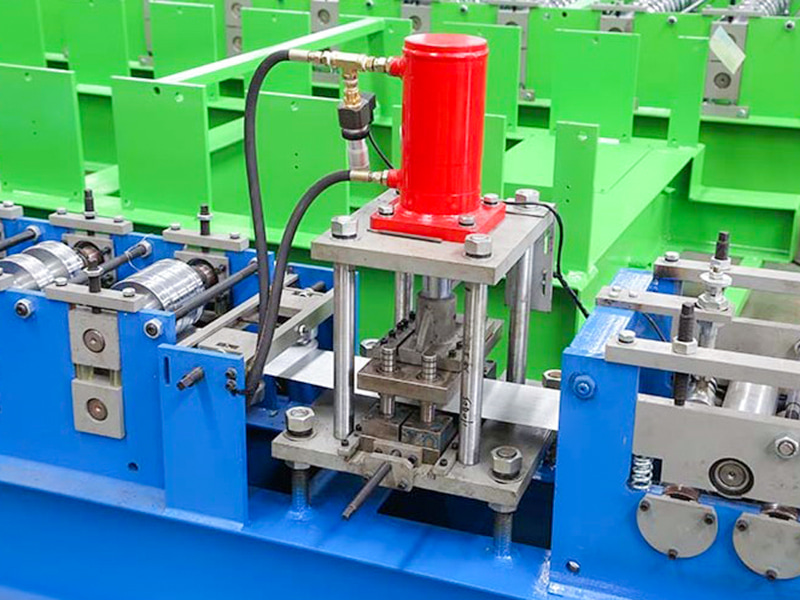

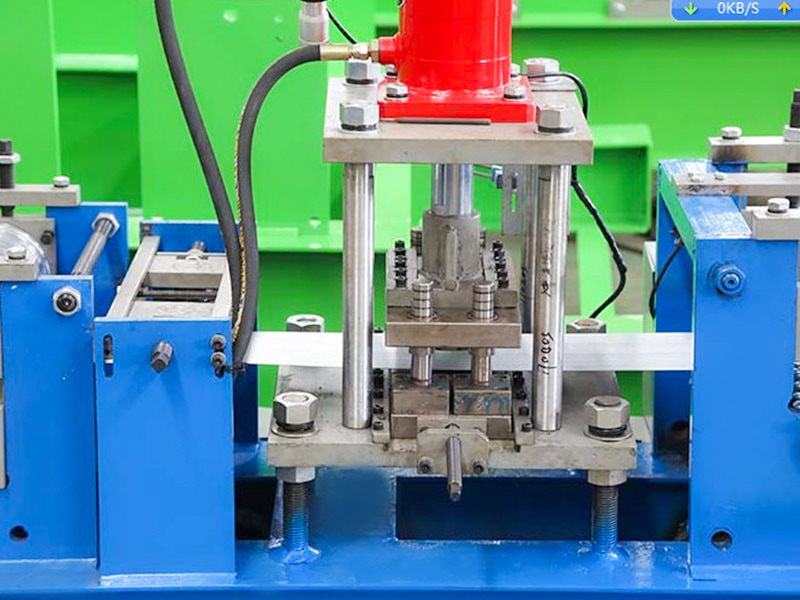

وحدة التثقيب الدقيقة: تثقيب القالب المؤازر يزامن التثقيب:
• فتحات توصيل العمود (Φ12 ± 0.1 مم)
• فتحات الرافعة الشوكية (100×50 ± 0.2 مم).

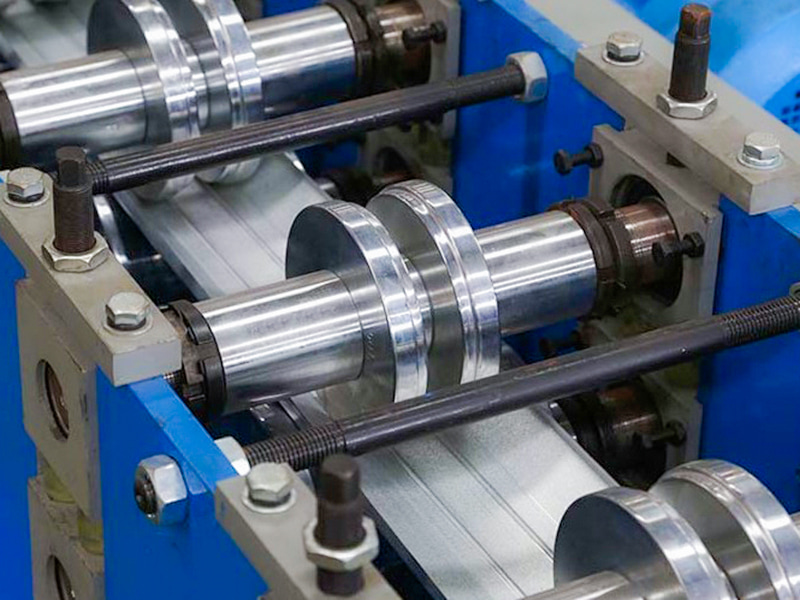

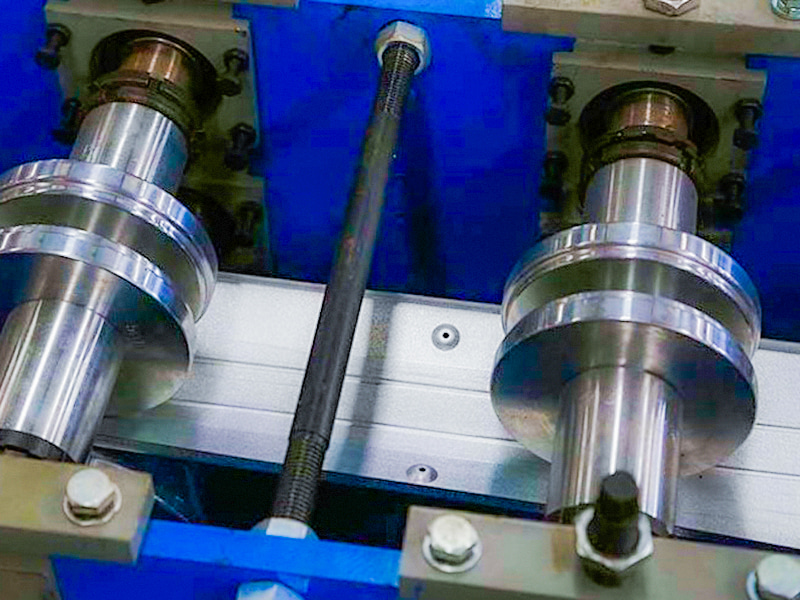

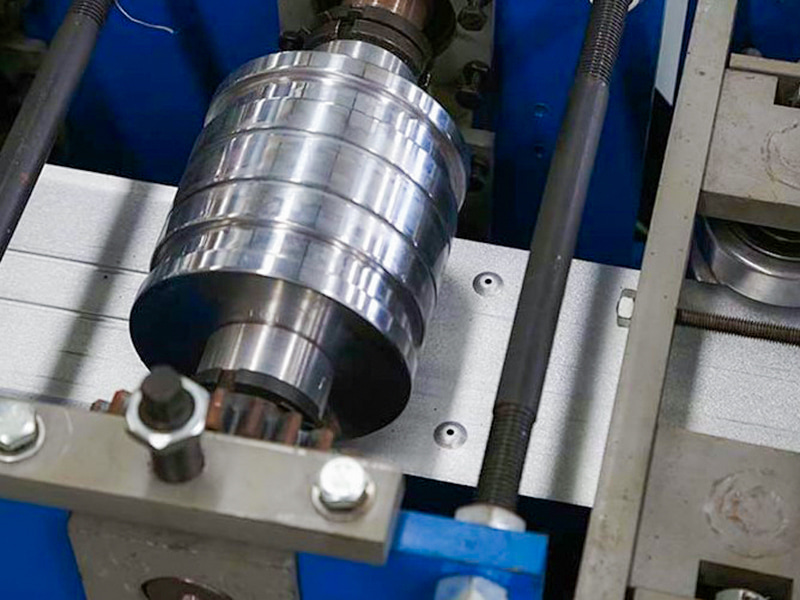

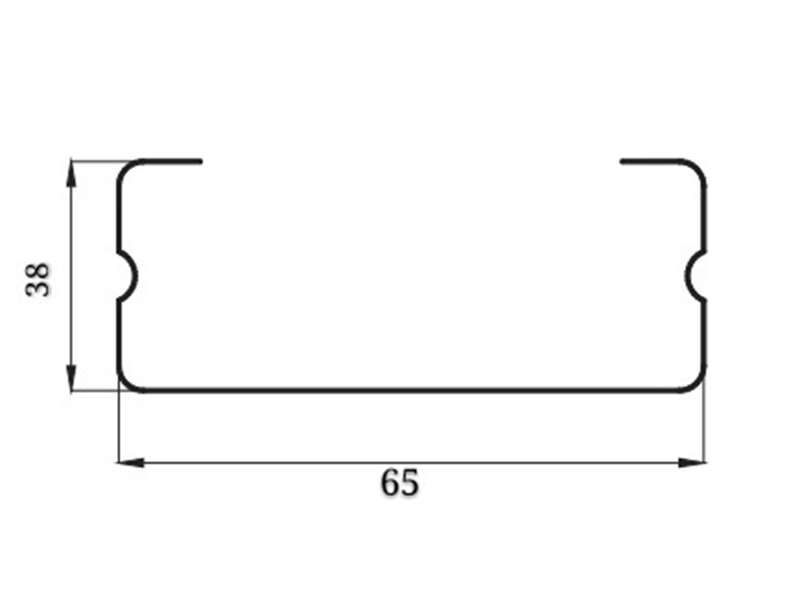

آلة تشكيل المقطع المركب (الوحدة الأساسية): 18-22 مجموعة من بكرات الكربيد (SKD11)، تقوم بالضغط خطوة بخطوة
الرش الكهروستاتيكي عبر الإنترنت: معدل استرداد المسحوق ≥ 98%، درجة حرارة معالجة الطلاء 200°C ± 5°C (مستوى الالتصاق 0).
القطع المؤازر حسب الطول: قطع المنشار الطائر (ميل القطع ≤ 0.5°)، نطاق الطول 0.5-2.5 متر (التسامح ± 0.3 مم).
روبوت التكديس الذكي: يحدد بصريًا أنواع الملفات الشخصية وفرزها وتكديسها (الأعمدة/العوارض/الألواح في مستودعات منفصلة.
نظام التحكم الرقمي المزدوج: مراقبة ضغط الأسطوانة ودرجة حرارتها في الوقت الفعلي، والتنبؤ بدورات الصيانة، والحفاظ على معدل توقف قدره ≤ 0.5%.
قيمة تطبيق الصناعة:
خفض التكاليف وتحسين الكفاءة: تصل الطاقة الإنتاجية للخط الواحد إلى 50-80 مترًا في الدقيقة، أي أسرع 15 مرة من عمليات اللحام، مما يقلل تكاليف التصنيع بنسبة 40%.

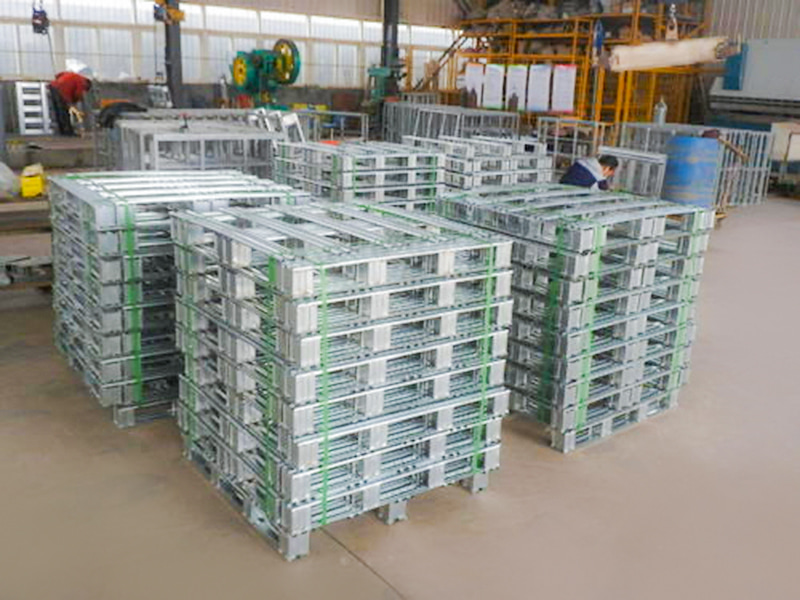

تحسين المساحة: تصميم قابل للتعشيش (يمكن تكديس المنصات الفارغة ≥ 5 طبقات)، مما يوفر 60% من مساحة التخزين.
| المعايير الفنية | ||
| عنصر | معلمة | ملاحظة |
| قاعدة الآلة | المعيار الوطني رقم 40 I-Beam Steel | هيكل اللحام الشامل |
| مادة الأسطوانة | فولاذ Cr12MoV | تصلب الفراغ |
| العمود الرئيسي | φ75,40Cr | التصلب والتلطيف |
| تشكيل المجموعات | 20 | |
| قوة المحرك الرئيسي | 18.5 كيلو واط، سلسلة K | |
| صندوق تروس القيادة الرئيسي | السلسلة والعتاد | |

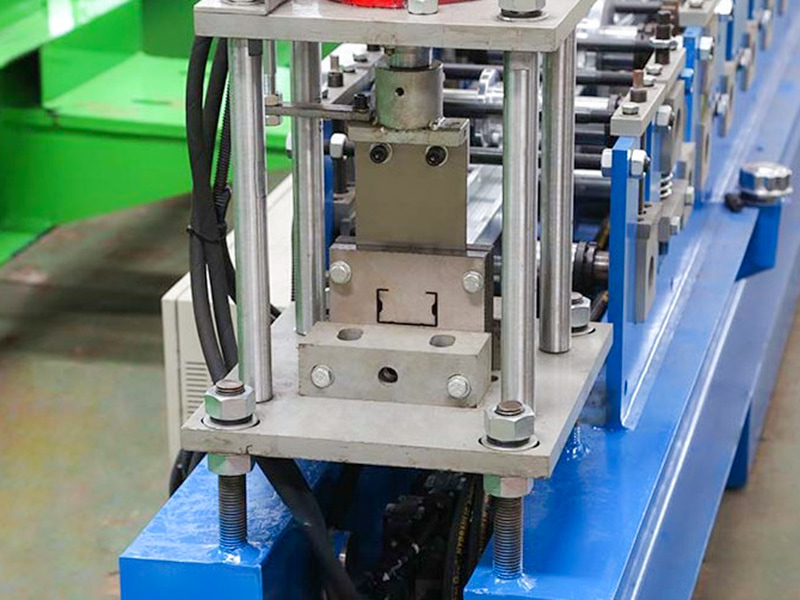

| وضع القطع | القطع الهيدروليكي | قوة محرك المحطة الهيدروليكية 22 كيلو وات |
| وضع اللكم | جهاز التثقيب | |
| غير ملفوف | تحميل 5 طن، مع منصة التحميل | قوة محرك المحطة الهيدروليكية 2.2 كيلو وات |
| نظام التحكم | شركة سيمنز/شنايدر المحدودة | |
| النظام الهيدروليكي | ماركة بيجين هوادي | |
| الطول الإجمالي لخط الإنتاج | حوالي 28 مترا | |
| وزن المعدات | حوالي 8 طن | |
| سمك المادة الخام | 1.0-2.0 ملم | لفائف مجلفنة Q235 |
| سرعة الإنتاج | 156~20م/دقيقة | |
