تشكيل اللفة

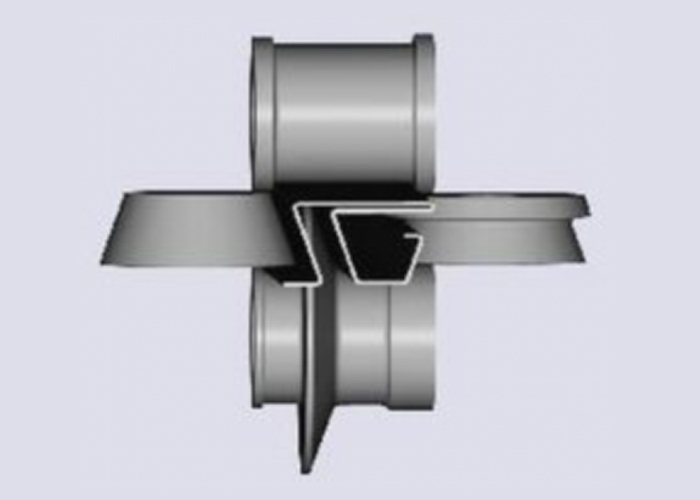

الانحناء على طول البكرات

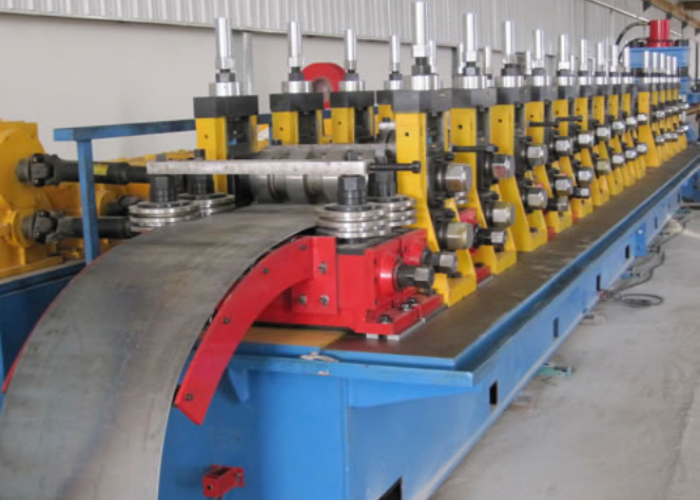

تشكيل اللفة، المعروف أيضًا باسم تشكيل اللفة، هو عملية درفلة تعمل بشكل مستمر على ثني شريط طويل من الصفائح المعدنية (عادةً الفولاذ الملفوف) إلى منطقة المقطع العرضي المطلوبة. يمر الشريط عبر مجموعات متعددة من الأسطوانات المثبتة على حوامل مستمرة، حيث تقوم كل مجموعة بأداء أجزاء تدريجية فقط من الانحناء حتى يتم الوصول إلى مساحة المقطع العرضي المطلوبة (الملف الشخصي). تعتبر عملية التشكيل باللف مثالية لإنتاج أجزاء طويلة وعالية الحجم ذات شكل جانبي ثابت.

نظرة عامة

نمط

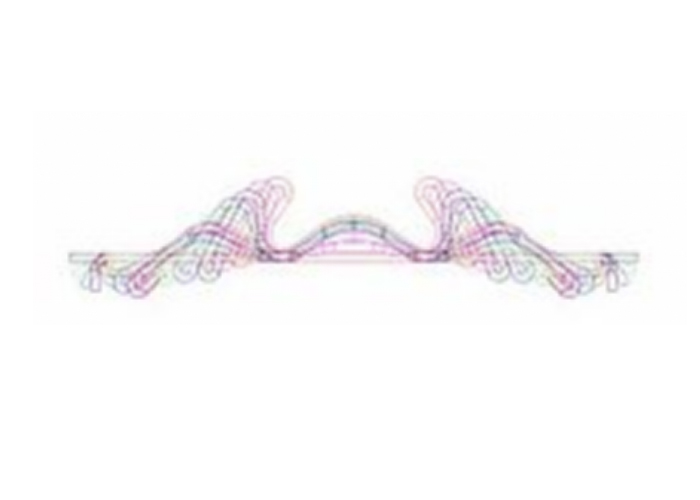

يمكن إنتاج المقاطع في مجموعة متنوعة من الأشكال المقطعية، ولكن كل شكل يتطلب مجموعة مصممة بعناية من قوالب اللف. يبدأ تصميم الأسطوانة بنمط، وهو عبارة عن سلسلة من المقاطع العرضية، مقطع واحد لكل مجموعة من الأسطوانات. يتم بعد ذلك اشتقاق ملف تعريف اللفة من ملف تعريف النمط. بسبب التكلفة العالية لمجموعات اللفائف، غالبًا ما يتم استخدام المحاكاة الحاسوبية لتطوير أو التحقق من صحة تصميم اللفائف وتحسين عملية التشكيل لتقليل عدد حوامل اللفائف والضغوط المادية في المنتج النهائي.

قد توفر المقاطع المشكلة باللف مزايا مقارنة بالمقاطع المبثوقة ذات الشكل المماثل. يمكن أن تكون الأجزاء المشكلة باللف أخف وزنًا وأرق جدرانًا من تلك المنتجة بالبثق، كما أنها أقوى بسبب تصلب العمل في الحالة الباردة. يمكن معالجة الأجزاء سطحيًا أو طلائها. علاوة على ذلك، فإن عملية التشكيل باللف أسرع وأكثر كفاءة في استخدام الطاقة من عملية البثق.

يمكن لآلات تشكيل اللف الموجودة إنتاج مقاطع بأحجام وسمك مواد مختلفة باستخدام نفس البكرات. يتم تحقيق تغييرات الحجم عن طريق ضبط المسافة بين الأسطوانات يدويًا أو التحكم فيها بواسطة الكمبيوتر، مما يسمح بالتغييرات السريعة. هذه المطاحن المتخصصة شائعة في صناعة الإطارات خفيفة الوزن، والتي تستخدم مسامير وقضبان معدنية ذات مقاطع وسمك موحدين.

على سبيل المثال، يمكن لمطحنة واحدة إنتاج مسامير معدنية من صفائح الفولاذ المجلفنة بمقاييس مختلفة (على سبيل المثال، 20 إلى 12 جيجا) بأحجام شبكة مختلفة (على سبيل المثال، 3-5/8 بوصة إلى 14 بوصة)، وأحجام شفة (على سبيل المثال، 1-3/8 بوصة إلى 2-1/2 بوصة)، وأحجام الشفاه (على سبيل المثال، 3/8 بوصة إلى 5/8 بوصة).

يمكن إعداد خطوط تشكيل اللف في مجموعة متنوعة من التكوينات لتثقيب الأجزاء وقطعها في عملية مستمرة. لقطع الأجزاء حسب الطول، يمكن تكوين الخط لاستخدام قوالب مقطوعة مسبقًا، مع مرور الفراغات الفردية عبر آلة تشكيل اللفة، أو قوالب ما بعد القطع، مع قطع المظهر الجانبي بعد عملية تشكيل اللفة.

يمكن إضافة ميزات مثل الثقوب أو الشقوق أو النقش أو الأشكال المقطوعة عن طريق التثقيب على خط تشكيل اللفة. يمكن تطبيق ميزات الأجزاء هذه في تطبيق التثقيب المسبق (قبل بدء تشكيل اللفة)، أو في تطبيق التثقيب في منتصف الخط (في منتصف خط/عملية تشكيل اللفة)، أو بعد التثقيب (بعد اكتمال تشكيل اللفة).

تتضمن بعض خطوط تشكيل اللف واحدًا فقط من هذه التطبيقات، وهو التثقيب أو القطع، بينما يقوم البعض الآخر بدمج بعض أو كل هذه التطبيقات في خط واحد.
