آلات تشكيل لفات صواني الكابلات

الوظائف الأساسية والميزات التقنية:

1) الإنتاج المتوافق للمقاطع العرضية المتعددة

نوع السلم: هيكل العارضة الجانبية، تبديد ممتاز للحرارة، وقدرة تحمل قوية (سمك 1.0-3.0 ملم).

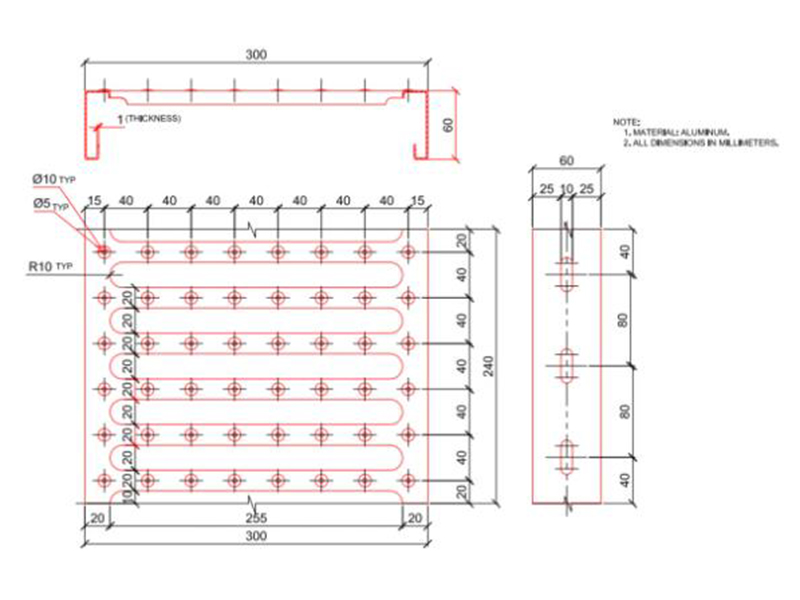

نوع الدرج: قاع فولاذي مثقوب لمقاومة الغبار وتبديد الحرارة المتوازن (سمك 0.8-2.5 ملم).

نوع القناة: هيكل مغلق بالكامل، مضاد للتداخل الكهرومغناطيسي (سمك 1.2-2.0 مم).

2) تصميم عالي القوة وخفيف الوزن

الأضلاع المقواة/الضغط المموج: يزيد من قوة انحناء الألواح الجانبية بنسبة 30% (دون زيادة السُمك).

معدل استخدام المواد ≥ 98%، مما يوفر 15% مقارنة بعمليات اللحام التقليدية.

3) مقاومة للتآكل وتشكيل بدون ضرر

تحمي بكرات الطلاء النانوية المصقولة بالمرآة (Ra ≤ 0.3 ميكرومتر) سلامة الطبقة المجلفنة (≥ 80 ميكرومتر).

تمنع تقنية الانحناء التدريجي تشقق الطلاء (اختبار رش الملح ≥ 1000 ساعة).

مكونات النظام الأساسية:

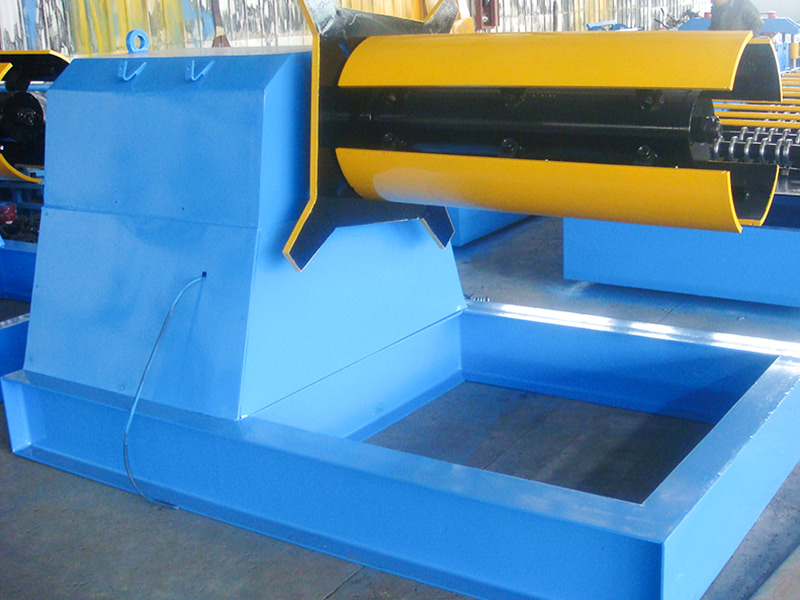

أداة فك اللف الذكية: تصحيح EPC لعمود التمدد الهيدروليكي، مناسب للملفات التي يبلغ سمكها 0.5-3.0 مم.

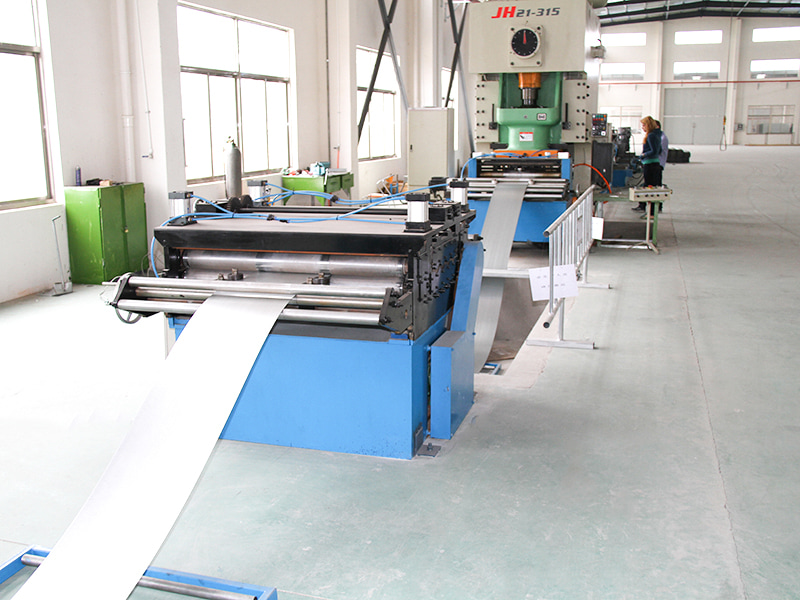

أداة تسوية عالية الصلابة: يتم تقويم 11 بكرة للتخلص من الضغط الداخلي في المادة، مما يحقق استقامة قدرها ≤ 0.8 مم/م.

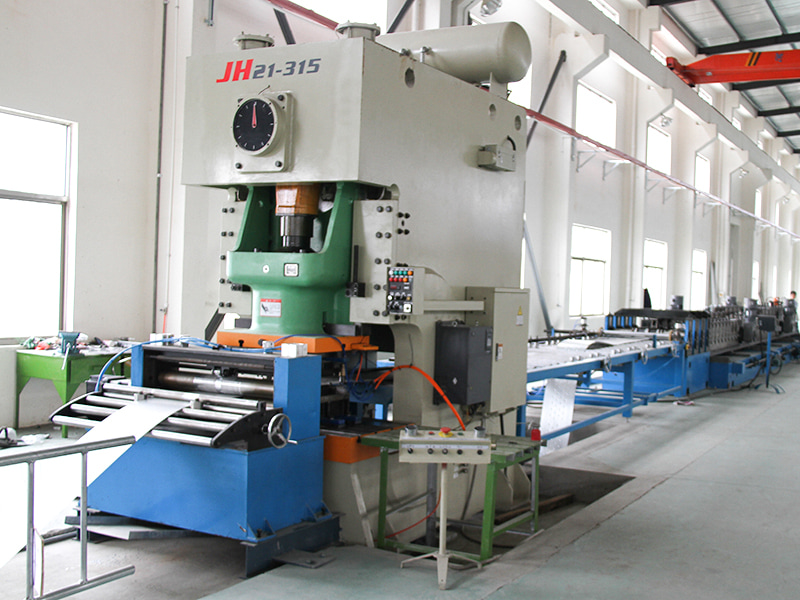

وحدة التثقيب عبر الإنترنت (الوحدة الأساسية): القضم المؤازر/التثقيب بالقالب لإنشاء فتحات تبديد الحرارة/فتحات التأريض (قطر الثقب 5-20 مم، الدقة ±0.2 مم).

نظام تعزيز التموج: يضغط هيدروليكيًا أو ميكانيكيًا على التموجات الطولية (عمق 2-5 مم) في الألواح الجانبية لتحسين قدرة تحمل الحمل.

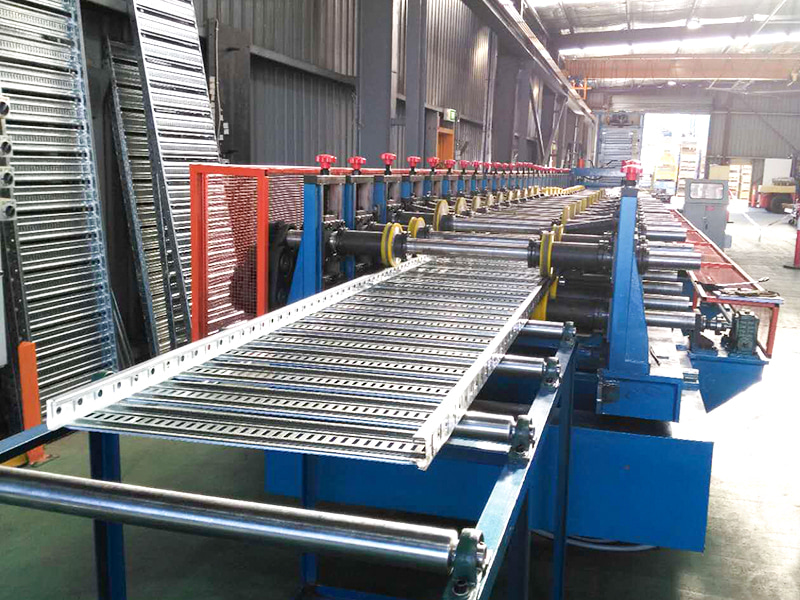

آلة تشكيل متعددة الأسطوانات: 14-22 مجموعة من أسطوانات الكربيد (SKD11)، ثني اللوحة الأساسية والألواح الجانبية وقفل الحواف على مراحل.

نظام القطع حسب الطول: مقصات هيدروليكية/مناشير طائرة (للألواح السميكة)، أطوال قابلة للتخصيص (2 م/4 م/6 م)، بدقة ±0.5 مم.

آلة التكديس الأوتوماتيكية: مشابك هوائية للتكديس الطبقي، مع معالجة سطحية مقاومة للخدش.

نظام التحكم الذكي: تحليل رسومات CAD المتكاملة، والتبديل بلمسة واحدة لأنواع/أحجام الجسور، ومراقبة درجة حرارة اللفة والاهتزاز في الوقت الفعلي.

قيمة التطبيق الصناعي:

تحسين كفاءة المشروع: يمكن لآلة واحدة إنتاج 5-8 كيلومترات من الجسور يوميًا، مما يؤدي إلى تقصير دورات المشروع بنسبة 50% (مقارنة بالتصنيع التقليدي).

ترقية السلامة: يعمل الهيكل المتشابك الموحد على التخلص من مخاطر الحرائق الناجمة عن شرارات القطع واللحام في موقع البناء.

عمر افتراضي مضاعف: تعمل عملية التشكيل بالقطعة الواحدة المنحنية على البارد على التخلص من النقاط الضعيفة، مما يؤدي إلى عمر خدمة يصل إلى 25 عامًا (مقارنة بحوالي 10 سنوات للجسور الملحومة).
