تعد آلات تشكيل العوارض الصندوقية من معدات الإنتاج الأساسية في صناعة تصنيع معدات التخزين والخدمات اللوجستية، وهي مصممة خصيصًا للإنتاج الفعال والدقيق للعوارض الحاملة لأرفف المستودعات. من خلال عملية تشكيل اللفة المستمرة، يتم تشكيل ملفات فولاذية عالية القوة في عوارض ذات أشكال مقطعية محددة، مما يلبي متطلبات القوة والصلابة ودقة الأبعاد الصارمة لأنظمة الرفوف.
احصل على عرض أسعار
السابق：آلات تشكيل المسامير الفولاذية ومسارات السكك الحديديةالتالي：آلات تشكيل اللفة المستقيمة
  • معلومات المنتج

  • الوظائف الأساسية وقيمة الصناعة:

    استبدال العمليات التقليدية: تحل هذه الآلة محل عملية القطع واللحام والتثقيب غير الفعالة، مما يحقق تصنيعًا متكاملاً "من الملف إلى العارضة النهائية".

    تحسين أداء المنتج: تعمل عملية التصلب بالعمل البارد على زيادة قوة خضوع المادة بنسبة 15% -20%، مع تحقيق دقة هندسية مقطعية ≤±0.2 مم.

    خفض التكاليف الإجمالية: يتجاوز استخدام المواد 98%، وتنخفض تكاليف العمالة بنسبة 60%.

    المكونات الرئيسية وسير عمل الآلة:

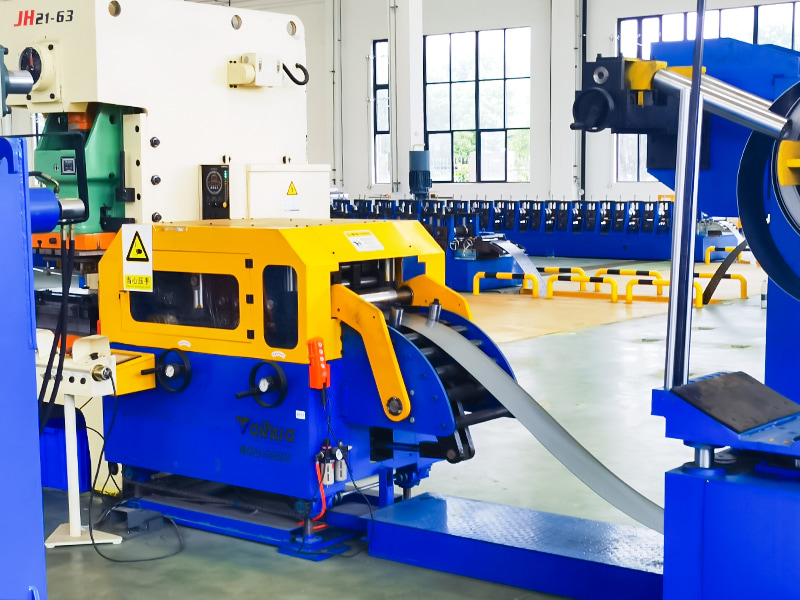

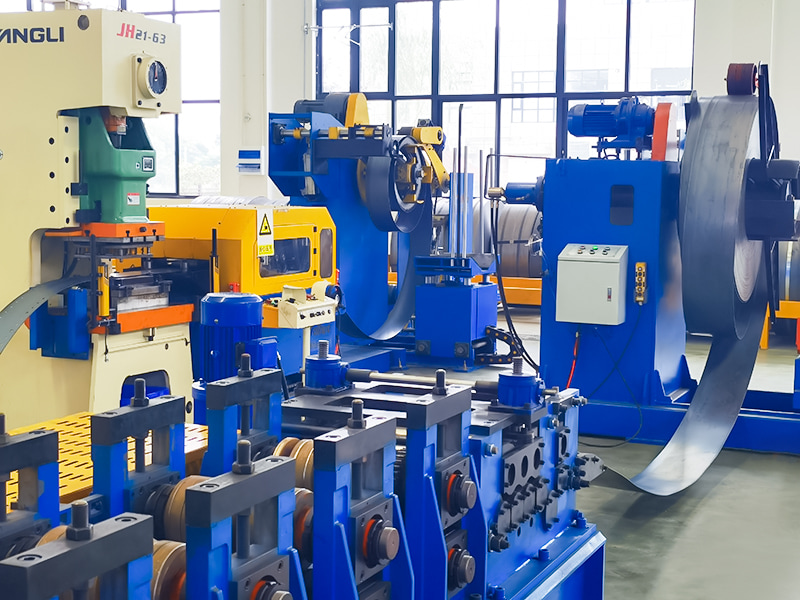

    فك اللف: يتم وضع الملف الفولاذي على آلة فك اللف، ويتم فكه وتسويته تلقائيًا.

    التغذية الموجهة: يتم توجيه الشريط إلى داخل آلة التشكيل.

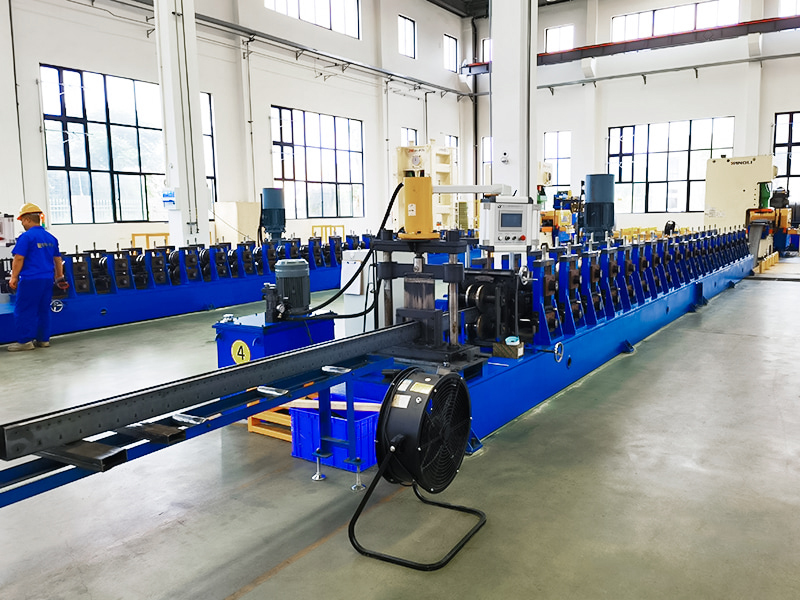

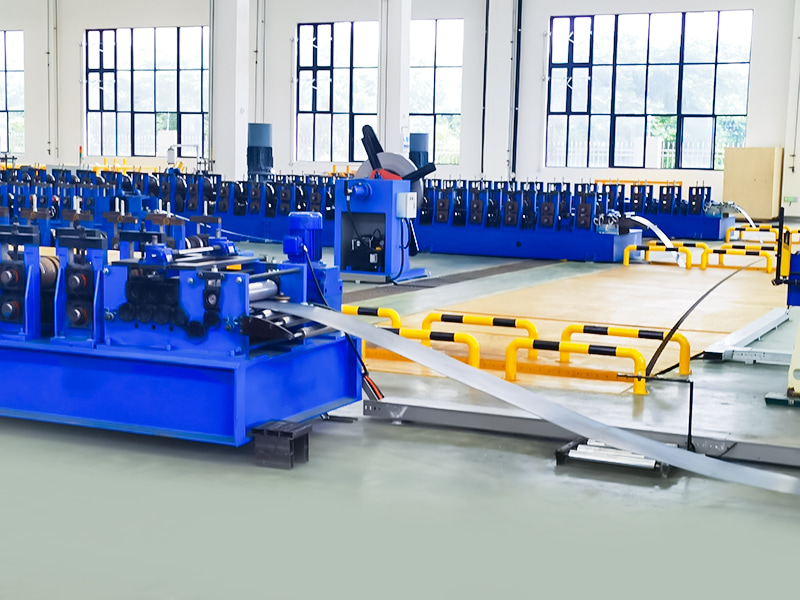

    تشكيل اللفة: يمر الشريط عبر مجموعات متعددة من بكرات التشكيل (عادةً أكثر من عشرة إلى عشرين تمريرة). تطبق كل تمريرة لفة قوة ثني دقيقة على الشريط، وتحول شكله تدريجيًا من لوح مسطح إلى مقطعه العرضي النهائي على شكل حرف C.

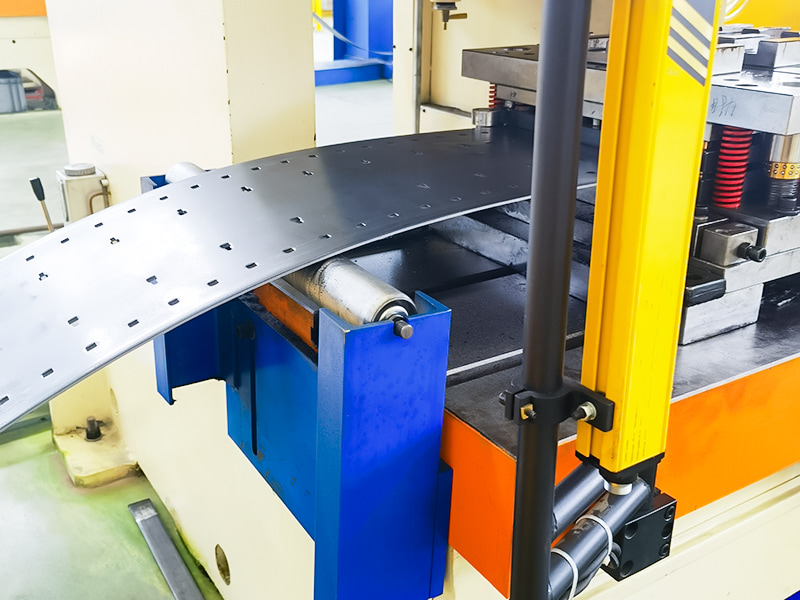

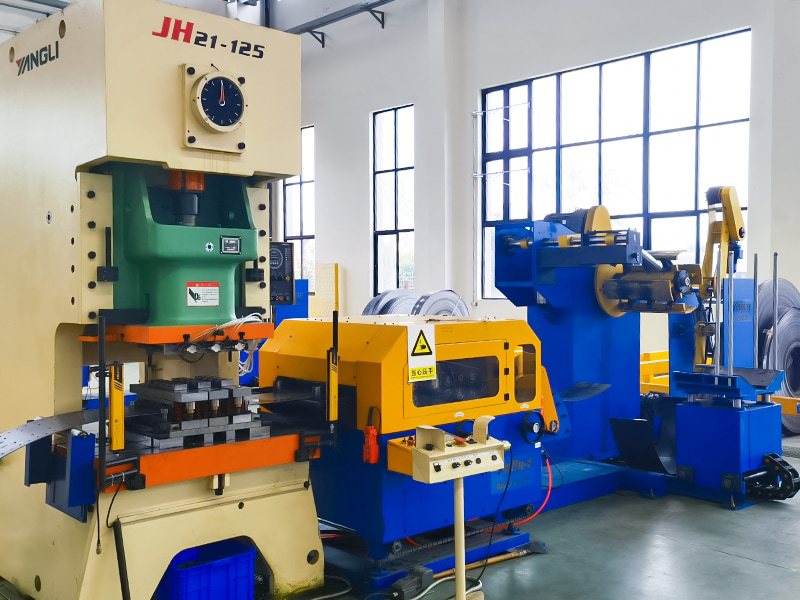

    التثقيب/السك المضمن (اختياري): تدمج بعض النماذج وحدة التثقيب أثناء عملية التشكيل أو بعدها.

    اللحام التلقائي لأضلاع التسليح وتقويم التشطيب عالي الصلابة: اللحام بمقاومة عالية التردد مع مراقبة الاختراق يزيل الضغط الداخلي.

    التحجيم والقطع: يمر الشعاع المستمر المتكون عبر جهاز قياس (جهاز تشفير). عندما يصل إلى الطول المحدد مسبقًا، يتم تنشيط جهاز قطع عالي السرعة (عادةً منشار طائر أو مقص تثقيب هيدروليكي)، مما يؤدي إلى قطعه على الفور دون مقاطعة التشغيل المستمر لآلة التشكيل.

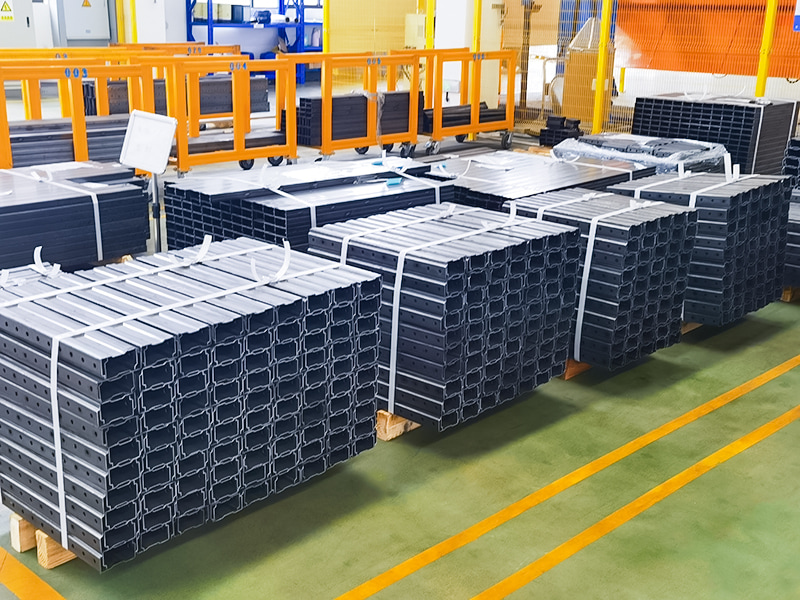

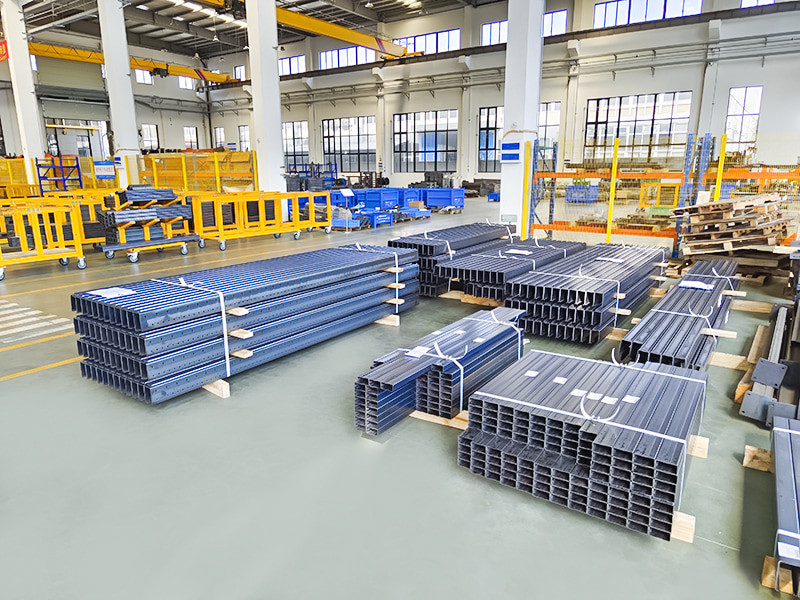

    التفريغ والتكديس: يتم نقل الحزم الفردية المقطوعة خارج الماكينة ويتم جمعها ومحاذاتها وتكديسها تلقائيًا في حزم بواسطة نظام التكديس.

    نظام التحكم: يتحكم PLC وHMI (واجهة الإنسان والآلة) في العملية برمتها، ومراقبة حالة المعدات، وتخزين بيانات الإنتاج، وتعيين وتبديل معلمات الإنتاج لأحجام المنتجات المختلفة.

    المعايير الفنية
    عنصر معلمة ملاحظة
    قاعدة الآلة المعيار الوطني رقم 45 I-Beam Steel هيكل اللحام الشامل
    مادة الأسطوانة كروم 12 موف تصلب الفراغ
    العمود الرئيسي φ90,40Cr التصلب والتلطيف
    تشكيل المجموعات 26-28
    قوة المحرك الرئيسي 25 كيلو واط، Invt
    صندوق تروس القيادة الرئيسي K107 (صندوق التروس الحلزوني K107)
    طريقة القيادة محرك سلسلة مزدوجة مقاس 1.2 بوصة
    وضع القطع القطع الهيدروليكي قوة محرك المحطة الهيدروليكية 11 كيلو وات
    وضع اللكم اللكم الهيدروليكي
    غير ملفوف تحميل 5 طن، مع منصة التحميل قوة محرك المحطة الهيدروليكية 2.2 كيلو وات
    نظام التحكم شركة سيمنز/شنايدر المحدودة
    النظام الهيدروليكي ماركة بيجين هوادي
    الطول الإجمالي لخط الإنتاج حوالي 25 مترا
    وزن المعدات حوالي 12 طن
    سمك المادة الخام 1.2-1.5 ملم لفائف مجلفنة Q235
    سرعة الإنتاج 10~15م/دقيقة
