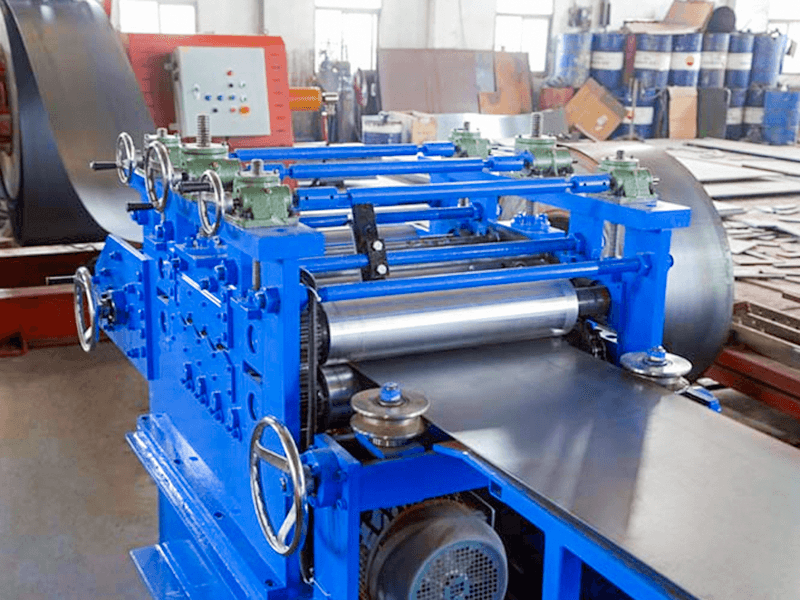

الهيكل الأساسي:
الإطار: هيكل إطار قوي.
مجموعة أسطوانات فرد الشعر العلوية/السفلية: مكون أساسي. يتكون عادةً من عدة بكرات أسطوانية مرتبة في نمط متدرج (يُرى عادةً في الأعداد الفردية، مثل 9، 11، 13، 15، 17، أو 21).
الأسطوانات العلوية: يتم تركيبها عادةً على عارضة عرضية قابلة للتعديل بالكامل، ويمكن تعديل بعضها أو كلها بشكل مستقل (باستخدام عجلة يدوية أو محرك).
الأسطوانات السفلية: ثابتة عادةً، أو تحتوي على عدد قليل من الأسطوانات القابلة للتعديل. توجد عادةً بكرات القيادة (التي يتم تشغيلها بواسطة محرك من خلال مخفض أو علبة تروس) في الصف السفلي.
ضبط الفجوة: يتم تشغيل هذه الآلية يدويًا أو كهربائيًا أو هيدروليكيًا، وتقوم بضبط الضغط الهبوطي للبكرات العلوية بدقة بالنسبة للبكرات السفلية (أي ضغط الاستقامة/ضغط الاستقامة). تسمح الآلات عالية الدقة بالتعديل المستقل لكل بكرة علوية.
نظام القيادة: يقوم المحرك والمخفض والوصلة وصندوق توزيع التروس بتدوير بعض أو كل الأسطوانات السفلية، مما يؤدي إلى سحب الشريط إلى الأمام. عادةً ما تتم مزامنة هذا النظام مع سرعة خط الإنتاج.
أجهزة التوجيه: عادةً ما يتم تركيب بكرات التوجيه الجانبية أو لوحات التوجيه عند المدخل والمخرج لمنع الشريط من الضلال.
بكرات احتياطية (اختياري): بالنسبة لآلات تقويم الألواح العريضة أو السميكة، يتم تثبيت بكرات الدعم على الجانب الخلفي (غير العامل) من بكرات العمل لمنع الانحراف المفرط.
نظام التشحيم: يقوم بتشحيم المحامل الأسطوانية.
الغطاء الواقي: يوفر حماية السلامة.
| نوع | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| العرض (مم) | 200 | 300 | 400 | 500 | 600 |
| السُمك (مم) | 1.0～6.0 | ||||
| مخفض | 1:30 | ||||
| قوة المحرك (حصان) | 5 | 5 | 7 | 7 | 7 |
| طريقة التعديل | معدات دودية | ||||
| ضبط السرعة | تنظيم سرعة التردد المتغير | ||||
| قطر لفة التسوية. | ￠90×7 (أعلى 4 أسفل 5) | ||||
| الطاقة (فولت) | تيار متردد 3Ph 380 فولت | ||||
| حجم الماكينة (الطول×العرض×الارتفاع) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| وزن الماكينة (كجم) | 430 | 550 | 670 | 800 | 900 |
