خط قطع لفائف الصلب حسب الطول

المكونات الرئيسية (عملية قطع الخط حسب الطول النموذجية):

(1) معدات التحميل (معدات التحميل):

فك اللف الهيدروليكي: يحمل الملف الفولاذي، ويوسع قلب الملف هيدروليكيًا، ويوفر شد فك اللف. إنها نقطة البداية للخط بأكمله.

عربة تحميل الملفات (اختياري): تساعد في تحميل الملفات الفولاذية الثقيلة على آلة فك الملفات (تستخدم عادة في خطوط التسوية بسعة تزيد عن 3 أطنان).

(2) تغذية المواد والمعالجة المسبقة:

ذراع الضغط/أسطوانة الضغط: تضغط على الحلقة الخارجية للملف لمنع الارتخاء وتساعد في الترابط.

آلة الاستقامة/وحدة تغذية الفك (اختياري): تستخدم لتقويم أو ثني رأس الملف لتسهيل الدخول السلس إلى آلة التسوية (خاصة للألواح السميكة أو الألواح عالية القوة).

لحام القص (اختياري، يستخدم لخط القص والتسوية الطولي): أثناء الإنتاج المستمر، يتم لحام ذيل الملف السابق برأس الملف التالي.

(3) وحدة التسوية:

آلة التسوية متعددة الأسطوانات (آلة التسوية): المعدات الأساسية! تتكون عادة من 9 بكرات، 11 بكرة، 13 بكرة، 15 بكرة، 17 بكرة، 21 بكرة، وما إلى ذلك (معظمها أرقام فردية) بكرات تقويم علوية وسفلية متداخلة.

مبدأ العمل: من خلال ضبط فجوات الأسطوانة المتناقصة تدريجيًا، تخضع اللوحة لسلسلة من الانحناء العكسي بسعات متناقصة للتخلص من الضغط الداخلي والتشوه الأصلي وتحقيق حالة مسطحة.

التعديل: يمكن تعديل ضغط الأسطوانة العلوية ككل أو بشكل مستقل للتكيف مع المواد المختلفة والسمك وعيوب شكل اللوحة.

(4) آلية الجر/التغذية:

جهاز أسطوانة القرص: يوفر جرًا ثابتًا بعد أداة التسوية لضمان مرور اللوحة عبر أداة التسوية وآلة القص اللاحقة بسرعة موحدة.

نظام التغذية المؤازرة (خط عالي الدقة): تحقيق تغذية عالية الدقة بطول ثابت.

(5) نظام قياس الطول والتحكم فيه:

مقياس التشفير/الشبكة: قم بقياس الطول المتحرك للوحة بدقة.

نظام التحكم PLC: يستقبل إشارات القياس، ويتحكم في إجراءات التغذية والقص، ويحقق قصًا دقيقًا بطول ثابت.

(6) وحدة القطع:

القص المتأرجح الهيدروليكي/قص البوابة (شائع الاستخدام): هيكل بسيط نسبيًا، منخفض التكلفة، مناسب للألواح المتوسطة والرفيعة وخطوط الإنتاج المتوسطة والمنخفضة السرعة.

القص الهيدروليكي المتوقف/القص الطائر (خيار عالي الكفاءة): لا تتوقف اللوحة أثناء القص، مع كفاءة إنتاجية عالية، ومناسبة لخطوط الإنتاج المتوسطة والعالية السرعة. القص الهوائي عالي السرعة (خط عالي السرعة للألواح الرقيقة): سريع للغاية، منخفض الضوضاء، مناسب للإنتاج الضخم للألواح الرقيقة.

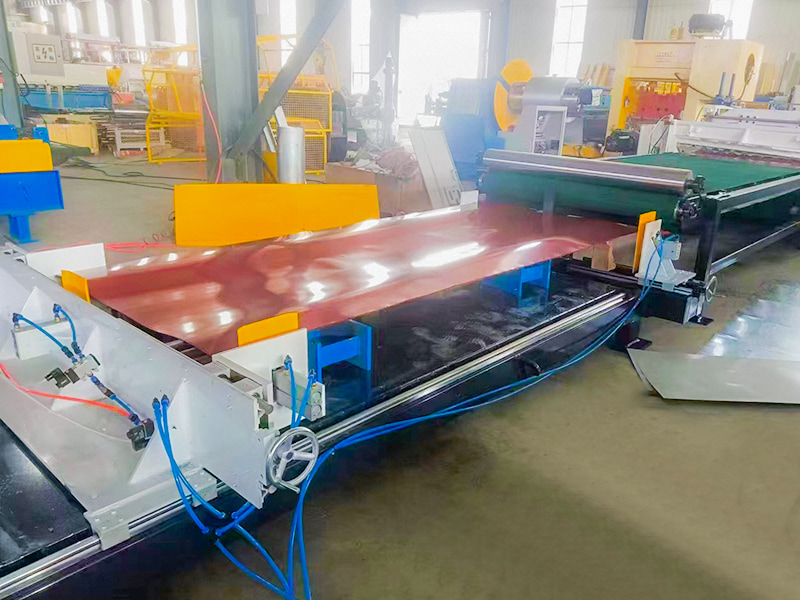

(7) وحدة النقل والتكديس:

أسطوانة التفريغ/ناقل الحزام: ينقل الألواح المقطوعة إلى منطقة التراص.

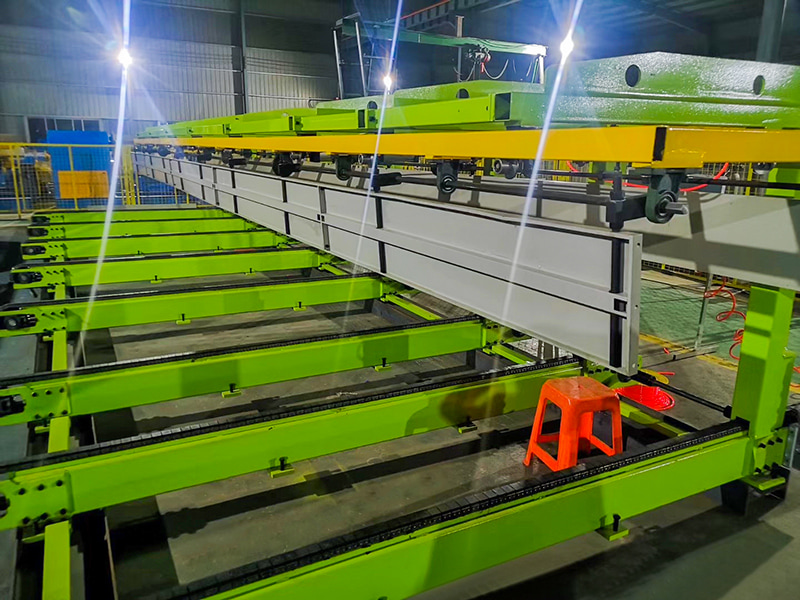

منصة التكديس/التكديس: المعدات الأساسية! يقوم بتكديس الأطباق بشكل أنيق تلقائيًا. الأنواع الشائعة:

مكدس الطبقات المغناطيسية: يستخدم المغناطيسات الكهربائية للامتصاص والإطلاق لتحقيق تكديس الطبقات، بدقة عالية، ومناسب للمناسبات ذات الطلب العالي.

مكدس الحاجز/الدفع للخلف: هيكل بسيط نسبيًا، وتكلفة منخفضة.

تكديس الروبوت (خط متطور): مرن وفعال، ومناسب لمتطلبات التكديس المعقدة.

جهاز محاذاة المواد: يضمن نظافة التكديس.

(8) نظام التحكم الكهربائي:

PLC (وحدة التحكم المنطقية القابلة للبرمجة): عقل خط الإنتاج بأكمله، الذي ينسق تصرفات كل جهاز (الفك، التسوية، التغذية، قياس الطول، القص، التكديس).

HMI (واجهة الآلة البشرية/شاشة اللمس): تسمح للمشغلين بتعيين المعلمات (مثل طول القطع، وقوة الشد، ومعلمات التسوية، وطريقة التكديس)، ومراقبة حالة التشغيل، وعرض معلومات الخطأ.

محرك العاكس/السيرفو: يتحكم في سرعة المحرك.

المستشعرات: اكتشاف موضع الشريط والسرعة وتصحيح الانحراف.
