الوظائف الأساسية:
فك اللف (الفك): يدعم الملف ويفكه ببطء، مما يخفف من ضغط الملف.
التسوية (التقويم): تعمل الأسطوانات الميكانيكية على التخلص من التشوهات مثل الحواف المتموجة والانحناء والانحناء، واستعادة التسطيح.
القص (القطع حسب الطول): يقطع الشريط المعدني (المسطح) الذي يتم تغذيته بشكل مستمر إلى صفائح مفردة بطول محدد مسبقًا.
مميزات المعدات:
هيكل بسيط: لا توجد أنظمة أتمتة معقدة، وتصميم ميكانيكي مدمج، وبصمة صغيرة (يبلغ طولها عادةً 5-10 أمتار).
التشغيل اليدوي هو السائد: يعتمد التحميل اليدوي للملف وضبط المعلمات (مثل تسوية ضغط الأسطوانة) وجمع الصفائح على خبرة المشغل.
تم تبسيط الوظائف: تركز فقط على الفك والتسوية، وتفتقر إلى الميزات المتقدمة مثل التصحيح التلقائي للويب، والتحكم في التوتر، والتقطيع الدقيق.
تكلفة منخفضة: يبلغ السعر حوالي 1/5 إلى 1/3 من خط التسوية الأوتوماتيكي بالكامل (عادةً عشرات الآلاف من الرنمينبي).
استهلاك منخفض للطاقة: قوة المحرك منخفضة نسبيًا (عادةً من 11 كيلووات إلى 30 كيلووات)، مما يجعله مناسبًا لورش العمل الصغيرة.
الهيكل النموذجي:

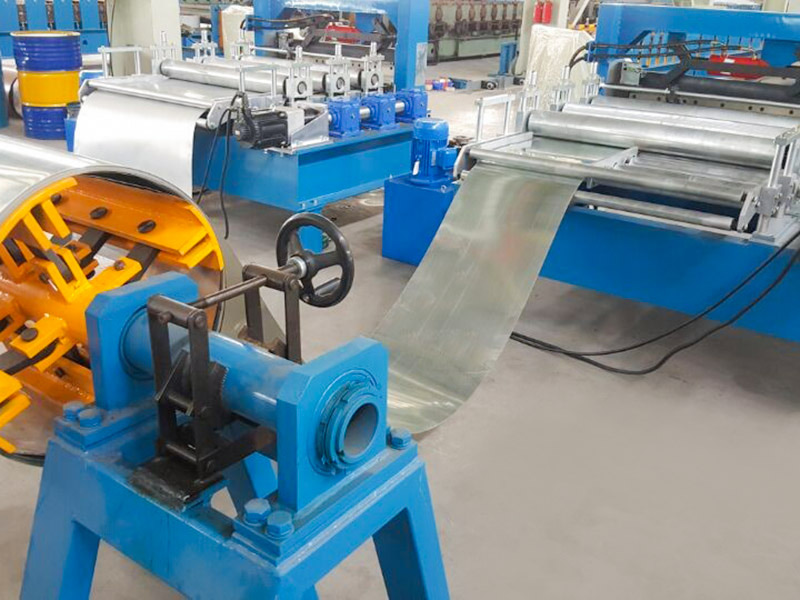

حامل فك اللف: هيكل مخروطي الشكل أو معلق بسيط مع بكرة قابلة للتمدد والانكماش يدويًا لتأمين الملف.
منصة التغذية: تقوم بتوجيه رأس الشريط يدويًا إلى آلة التسوية.

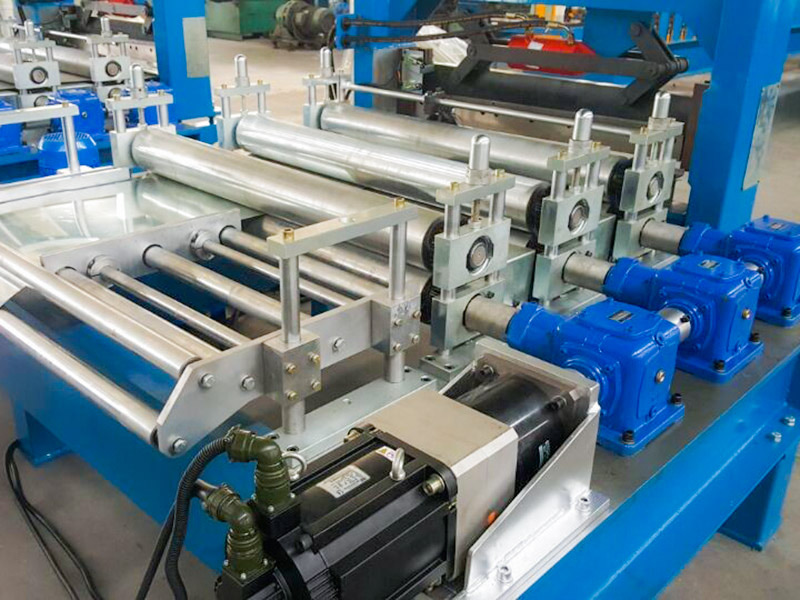

وحدة التسوية: الوحدة الأساسية، التي تحتوي على 5 إلى 9 بكرات تسوية (أقل من تلك الموجودة في الموديلات المتقدمة)، تقوم بتصحيح التشوه من خلال ثني الأسطوانة.
جهاز القص:
المقصات الهيدروليكية: منخفضة التكلفة وسهلة الصيانة، ومناسبة لسمك ≤3 مم (الاختيار السائد).
المقصات الهوائية: ميسورة التكلفة، ومناسبة فقط للصفائح المعدنية ≤1.5 مم (عرضة للتشوه).
رف القص: يستقبل الأوراق المستوية للتعامل اليدوي والتكديس.
| متطلبات الطاقة | فولتية | 380 فولت/50 هرتز/3Ph (يمكن تخصيصها) |
| قوة المحرك الرئيسي | 7.5 كيلو وات | |
| قوة القاطع | 5.5 كيلو وات | |
| سرعة الإنتاج | 10-15م/دقيقة | |
| سمك الهيكل | 18 ملم | |
| قطر العمود | 80 ملم | |
| القيادة | معدات | |
| الصلب H | 400 ملم | |
| شاشة | واجهة المستخدم الرسومية | |
| نوع القطع | ضبط الطول والقطع اللاحق | |
| نظام التحكم | PLC Siemens | |
| أبعاد التثبيت (تعتمد على التصميم النهائي) | 3.6م×1.5م×1.2م | |
| الوزن الإجمالي (تقريبا) | 3.0T | |
