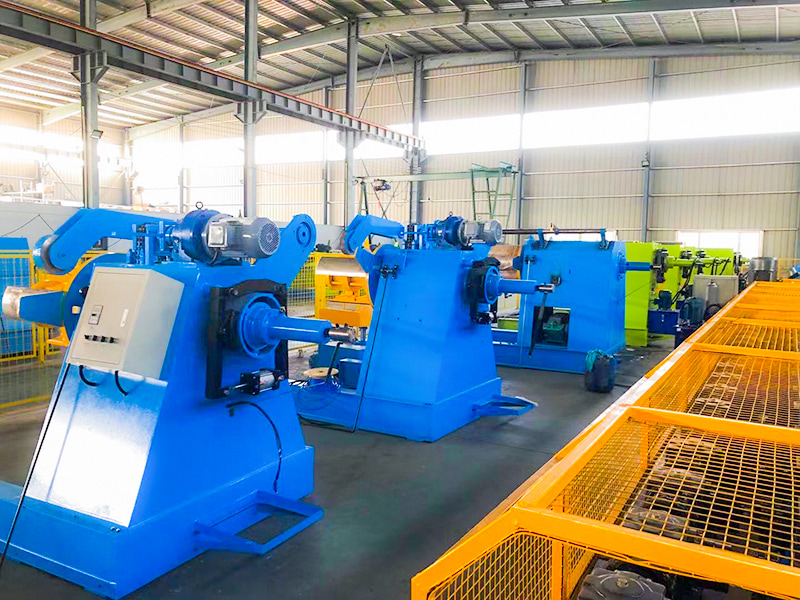

المكونات الرئيسية:
الإطار/القاعدة: يدعم الوحدة بأكملها.

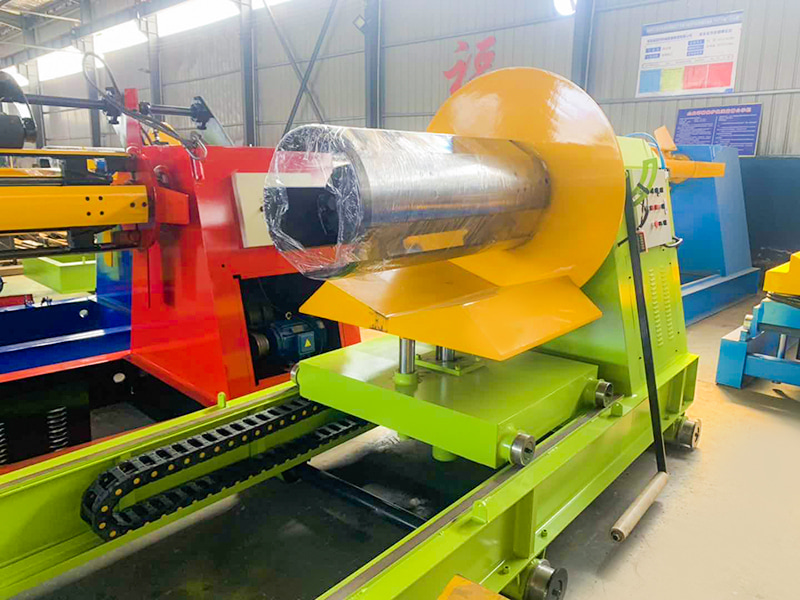

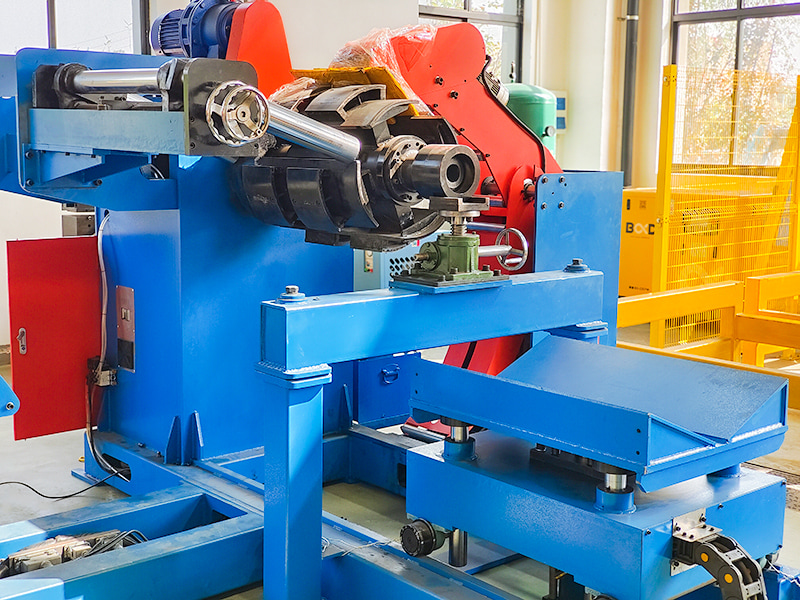

بكرة التمدد والانكماش الهيدروليكية: المكون الأساسي، الذي يحتوي على أسطوانة هيدروليكية وآلية التمدد والانكماش (ألواح القطاع، الأكمام الهرمية، إلخ).
المغزل والمحامل: دعم دوران الملف.
ذراع الضغط (أسطوانة الضغط): يتم تشغيل ذراع الضغط بواسطة أسطوانة هيدروليكية، ويضغط لأسفل على الحلقة الخارجية للملف.
ذراع الحمل/عربة الحمل: توفر الدعم المساعد للملف.
نظام الكبح: عادةً ما يقوم قرص الفرامل الهيدروليكي أو المحرك الهيدروليكي بتوليد شد فك اللف.
نظام القيادة: يمكن تشغيل المغزل بواسطة محرك ومخفض، أو بواسطة محرك هيدروليكي.

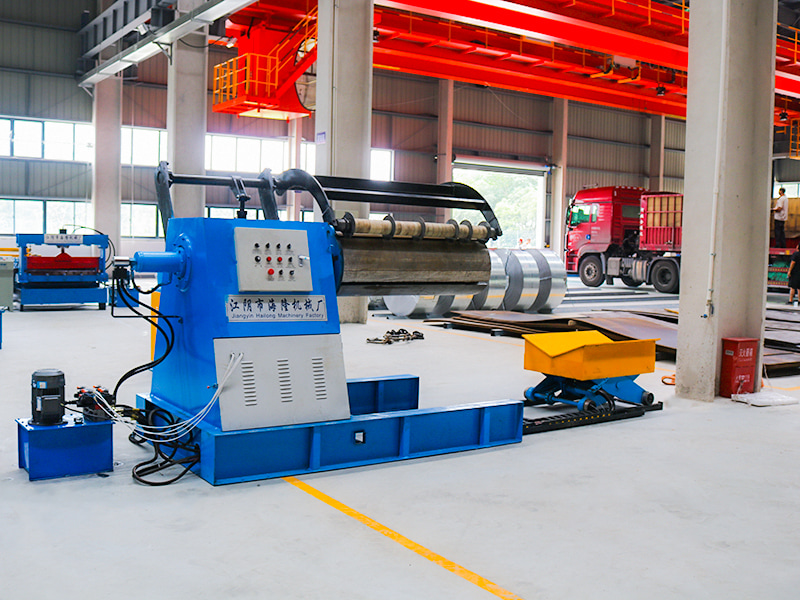

المحطة الهيدروليكية: تشتمل على مضخة هيدروليكية، محرك، خزان زيت، كتل صمامات التحكم (صمامات الاتجاه، الصمامات التناسبية/الصمامات المؤازرة، صمامات الضغط، صمامات التدفق، إلخ)، مبرد، مرشح، إلخ.
نظام التحكم الكهربائي: PLC، شاشة تعمل باللمس (HMI)، أجهزة استشعار (مفاتيح القرب، أجهزة التشفير، إلخ)، إلخ، تستخدم لتلقي الأوامر ومراقبة الحالة والتحكم بدقة في تشغيل النظام الهيدروليكي.
الأجهزة المساعدة: مثل جهاز توسيط الملف (CPC) وأدلة الحواف.

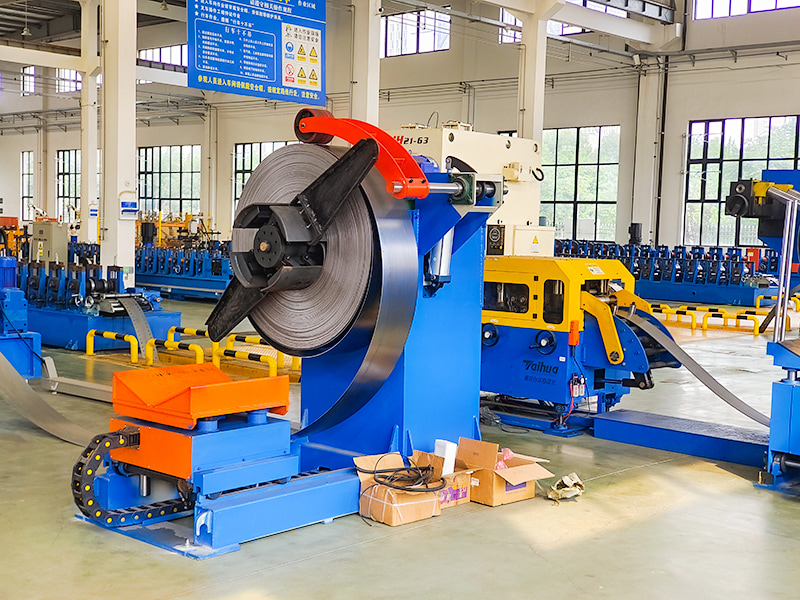

نظرة عامة على سير العمل:
تحميل الملف: تقوم رافعة أو عربة برفع الملف على ذراع/عربة دعم أداة فك الملف. يتم رفع ذراع الدعم أو تتحرك العربة لمحاذاة الملف تقريبًا مع مركز البكرة.
إدخال البكرة وشدها: يتم إدخال البكرة (في حالة قطرها المنخفض) في الفتحة الداخلية للملف. يقوم النظام الهيدروليكي بدفع البكرة للتمدد، مما يدعم الجدار الداخلي للملف بقوة.
سحب ذراع البكرة/العربة: ينخفض جهاز الدعم أو يتحرك.
ذراع الضغط لأسفل: تقوم الأسطوانة الهيدروليكية بدفع ذراع الضغط (أسطوانة الضغط) لأسفل، مما يؤدي إلى الضغط على الطبقة الخارجية للملف.
إنشاء الخيوط والشد: يقوم المشغل أو النظام الآلي بسحب رأس الشريط من خلال المعدات اللاحقة (مثل جهاز فرد الشعر). يتم تنشيط نظام الكبح لتحديد شد الفك المطلوب.
عملية فك اللف: يبدأ خط الإنتاج، ويقوم المغزل (الذي يتم تشغيله بواسطة محرك كهربائي أو هيدروليكي) بتدوير البكرة والملف لفك اللف. يرتفع ذراع الضغط تدريجيًا مع انخفاض قطر الملف، بينما يوفر نظام الكبح توترًا ثابتًا بشكل مستمر.
التفريغ: عند استنفاد الملف، يرتفع ذراع الضغط، وتضغط البكرة هيدروليكيًا، ويتحرك ذراع/عربة دعم الملف إلى وضع الدعم لإزالة قلب الملف الفارغ، استعدادًا للدورة التالية.
| نوع | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| عرض المادة (مم) | 700 | 800 | 1000 | 1300 | 1600 |
| سمك المادة (مم) | 3 | ||||
| القطر الداخلي (مم) | φ450 ～ 530 | ||||
| القطر الخارجي (مم) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| الوزن (كجم) | 2500～20000 | 3000～20000 | 3000～20000 | 3000～20000 | 3000～20000 |
| السرعة (م/دقيقة) | 15 | ||||
| توسيع | التمدد الهيدروليكي | ||||
| وزن الماكينة (كجم) | 2000 | 2100 | 2300 | 2500 | 3000 |
| حجم الآلة (مم) | 1.7×1.3×1.4 | 1.8×1.4×1.4 | 2.0×1.5×1.6 | 2.5×1.8×1.8 | 3.0×2.0×2.0 |
| قوة | تيار متردد 3Ph 380 فولت (يمكن تخصيصه) | ||||
