القيم الأساسية للمعدات:
إنتاج فعال: تلبي عملية التشكيل المستمر بسرعات تتراوح بين 15-20 مترًا في الدقيقة احتياجات المشاريع واسعة النطاق.
ضمان الدقة: يضمن تفاوتات ارتفاع الضلع وعرض اللوحة بمقدار ≤±0.5 مم (مما يؤثر على تسطيح الأرضية).

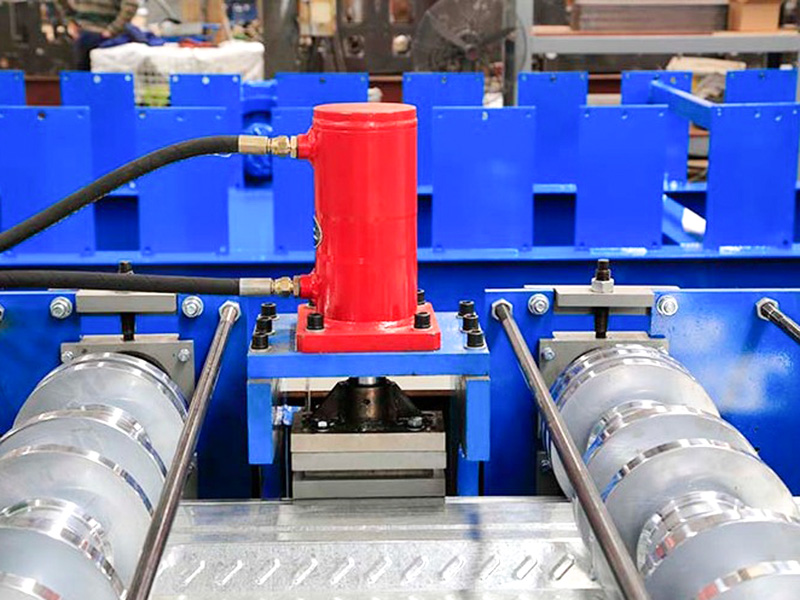

إمكانيات التخصيص: من الممكن إجراء التثقيب المباشر وقطع الزوايا (لاستيعاب معابر خطوط الأنابيب).
تتضمن المكونات الأساسية عادةً ما يلي:
اللودر/الفك: يقوم بتحميل وفك الملفات المعدنية.
جهاز الضمان/التسوية: يضمن دخول الشريط إلى منطقة التشكيل بشكل مستقيم.

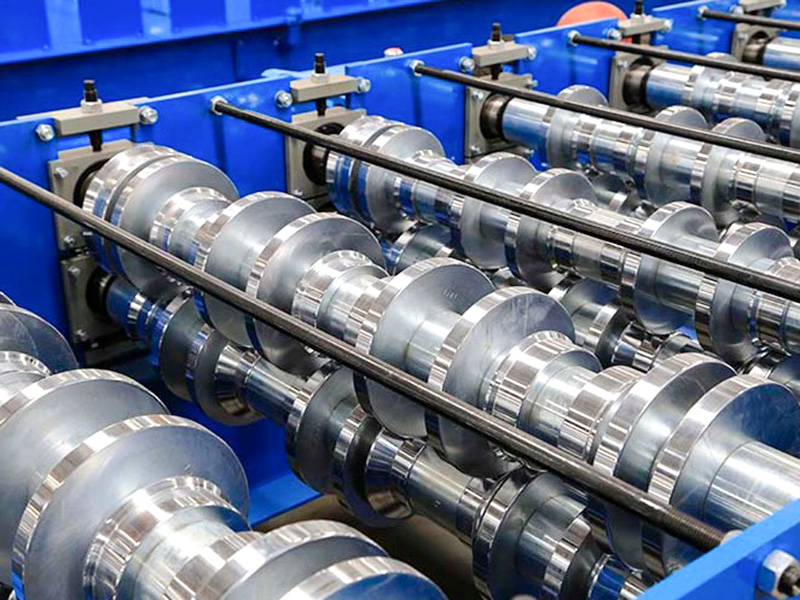

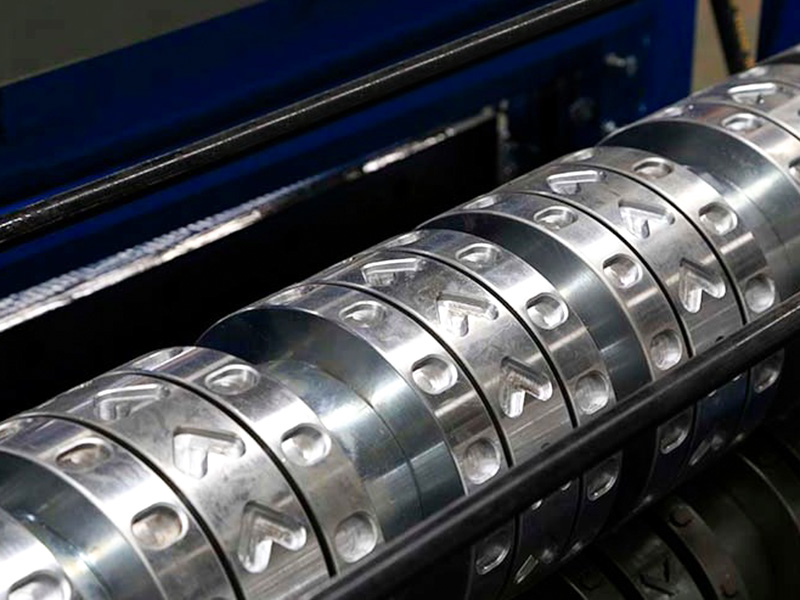

حوامل التشكيل المتعددة: المكون الأساسي، الذي يتكون كل منها من زوج واحد أو أكثر من بكرات التشكيل العلوية والسفلية، هو المسؤول عن ثني المعدن تدريجيًا.
جهاز القطع: عادةً ما يقوم القص الطائر الهيدروليكي أو القص المتوقف بقطع الصفائح المعدنية بدقة إلى الطول المطلوب أثناء استمرارها في الحركة.

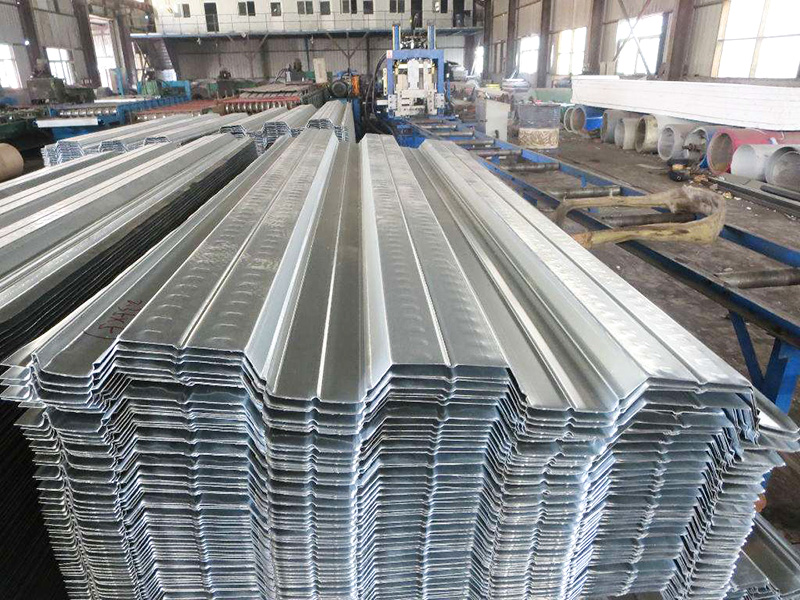

نظام التفريغ/التكديس: يقوم بجمع وتكديس الأوراق المشكلة والمقطوعة.
نظام التحكم (PLC): يتحكم في سرعة تشغيل خط الإنتاج بأكمله وطول القطع والعد.
الميزات والاستخدامات الرئيسية لهذه المعدات:

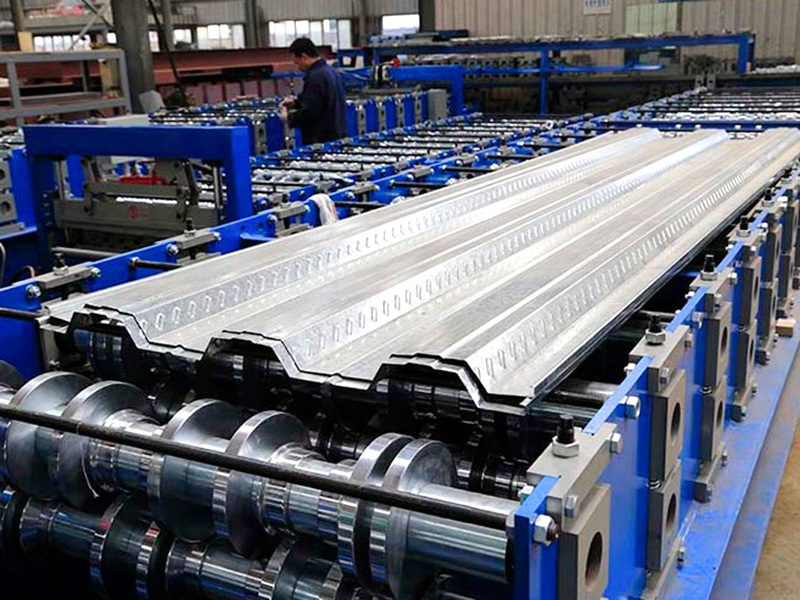

متخصصة للغاية: تم تصميم قوالب الأسطوانة لتلبية متطلبات الشكل المقطعي الدقيق والأبعاد لسطح الأرضية YX50-1005 بدقة، مما يضمن دقة المعلمات الرئيسية مثل ارتفاع الموجة، وتباعد الموجة، والعرض الفعال في المنتج النهائي.
الإنتاج الفعال: التشغيل المستمر ممكن، حيث تصل سرعات الإنتاج عادة إلى 15-20 مترًا في الدقيقة أو أعلى، مما يجعلها مناسبة للمشاريع واسعة النطاق.
توافق المواد: يمكنها معالجة ملفات من مواد مختلفة (الفولاذ والألمنيوم) والطلاءات (المجلفنة والمطلية بالألوان PVDF/البوليستر/SMP، وما إلى ذلك)، بسماكات تتراوح عادةً من 0.8 مم إلى 1.5 مم (اعتمادًا على قدرات الماكينة).
القطع الدقيق: مزود بنظام قطع عالي الأداء، حيث يتم قطع كل ورقة بدقة حسب الطول.
التحكم الآلي: يتيح نظام PLC ضبط المعلمات ومراقبة التشغيل وتشخيص الأخطاء، مما يضمن سهولة التشغيل.
| المعايير الفنية | ||
| عنصر | معلمة | ملاحظة |
| قاعدة الآلة | المعيار الوطني رقم 45 I-Beam Steel | هيكل اللحام الشامل |
| مادة الأسطوانة | فولاذ عالي الجودة 45# | تصنيع دقيق، مطفأ، مطلي بالكروم الصلب |
| العمود الرئيسي | φ80,45# فولاذ | التصنيع الدقيق، المطفأ |
| تشكيل المجموعات | 20 | |
| قوة المحرك الرئيسي | 15 كيلو وات | |
| طريقة القيادة | محرك السلسلة | |
| وضع القطع | القطع الهيدروليكي | قوة محرك المحطة الهيدروليكية 5.5 كيلو وات |
| قطع الشفرة | كروم 12 موف | مطفأ، HRC58-62 |
| غير ملفوف | تحميل 5 طن، مع منصة التحميل | قوة محرك المحطة الهيدروليكية 2.2 كيلو وات |
| نظام التحكم | شركة سيمنز/شنايدر المحدودة | |
| النظام الهيدروليكي | ماركة بيجين هوادي | |
| الطول الإجمالي لخط الإنتاج | حوالي 20 مترا | |
| وزن المعدات | حوالي 9 طن | |
| سمك المادة الخام | 0.8-1.5 ملم | لفائف مجلفنة Q235 |
| سرعة الإنتاج | 15~20م/دقيقة | |
