آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950
آلة تشكيل ألواح التزيين الأرضية من النوع 950

آلة تشكيل ألواح التزيين الأرضية من النوع 950

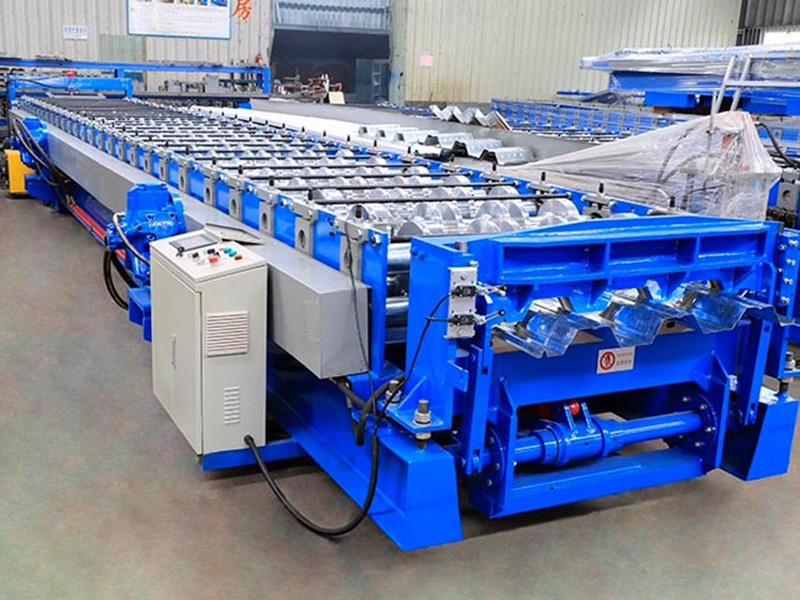

إن آلة تشكيل أسطح الأرضيات من النوع 950 عبارة عن معدات متخصصة مصممة لمعالجة الملفات الفولاذية المجلفنة عالية القوة (أو المطلية بالزنك) وتحويلها إلى قوالب خرسانية دائمة لأرضيات المباني - على وجه التحديد، أسطح الأرضيات المعدنية. يتم وضع الألواح النهائية التي تنتجها هذه المعدات فوق عوارض فولاذية؛ أثناء البناء، تعمل كقوالب صب سفلية صلبة لصب الخرسانة، بينما أثناء مرحلة التشغيل، فإنها تحل محل تقوية الشد السفلية للبلاطة الأرضية كليًا أو جزئيًا. تعتبر هذه المعدات حيوية لإنتاج المكونات الهيكلية الرئيسية المستخدمة في الهياكل الفولاذية وأنظمة البناء المركبة. تختلف بشكل أساسي عن الآلات ذات الأغراض العامة المستخدمة في ألواح السقف خفيفة الوزن، فإن آلة تشكيل سطح الأرضية مصنفة كمعدات تشكيل على البارد للخدمة الشاقة. تم تصميمه هندسيًا للمواد عالية القوة (قوة الإنتاجية ≥ 345 ميجا باسكال)، وسمك كبير (≥ 0.8 مم)، وارتفاعات الأضلاع العميقة (≥ 50 مم)، مع التركيز بشكل خاص على أداء رابطة القص بين اللوحة الفولاذية والخرسانة.
Jiangyin Hailong Machinery Factory يكون آلة تشكيل ألواح التزيين الأرضية من النوع 950 مورد في الصين. بفضل علاقاتنا مع أكثر من 1200 عميل، نقدم خدماتنا لمجموعة واسعة من الصناعات من خلال معدات تشكيل اللفائف المصممة حسب الطلب. إمداد آلة تشكيل ألواح التزيين الأرضية من النوع 950 للبيع.
احصل على عرض أسعار
السابق：لا يوجد مقال سابقالتالي：YX50-1005 آلات تشكيل سطح الأرضية ذات الإنتاج الفعال
  • معلومات المنتج

  • مكونات المعدات

    1). ماكينة تفكيك اللفائف الهيدروليكية: مصممة لدعم الملفات الفولاذية ذات الحمولة العالية والقوة العالية، وتتميز بآلية التمدد/الانكماش الهيدروليكية ذات عزم الدوران العالي ونظام فرامل تخميد قوي.

    2). وحدة التغذية والتسوية للخدمة الشاقة متعددة الأسطوانات (المكون الأساسي): لمعالجة الضغط الداخلي العالي المتأصل في الملفات الفولاذية عالية القوة، تم تجهيز هذه الوحدة بـ 7 إلى 9 بكرات تسوية ذات قطر كبير. إنه يزيل بشكل فعال اعوجاج الملف وانحناءه، مما يضمن دخول الشريط إلى الماكينة الرئيسية باستواء عالي ومنع التشويش أثناء تثقيب الألواح السميكة.

    3). نظام التثقيب/ المسافة البادئة للقص (المكون الوظيفي الحاسم):

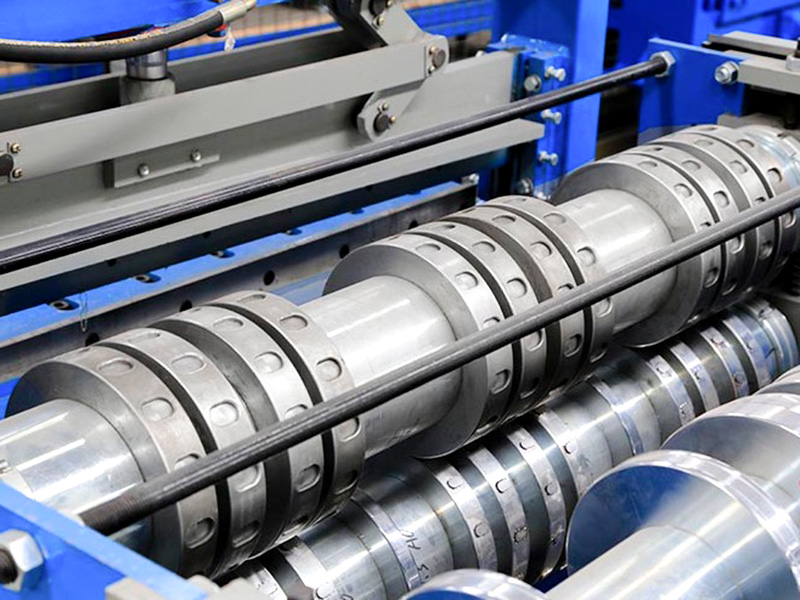

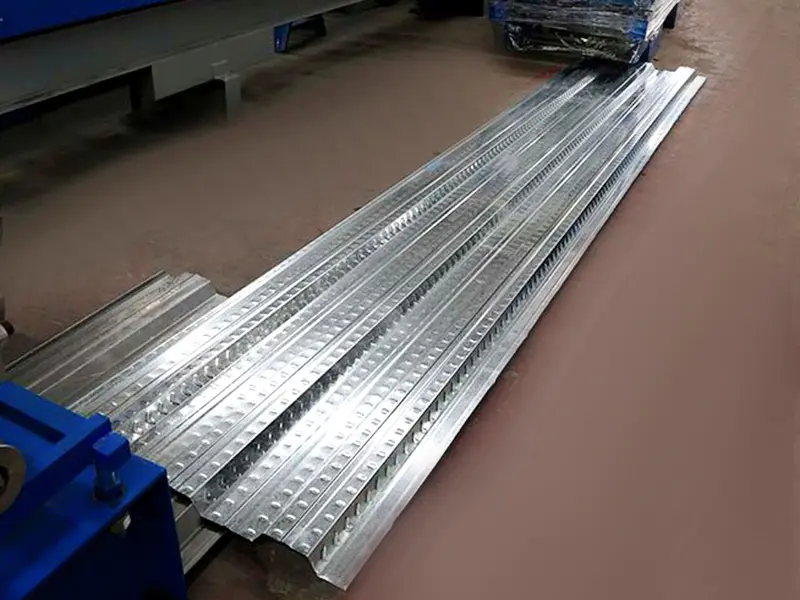

    هذه هي الميزة المميزة التي تميز آلة تغطية الأرضيات عن آلات ألواح التسقيف القياسية. لضمان رابطة القص الفعالة بين الخرسانة واللوحة الفولاذية (لمنع الانزلاق)، تشتمل المعدات على بكرات مسافة بادئة متخصصة أو وحدة تثقيب على شكل هلال يتم التحكم فيها مؤازرًا على الأجزاء المسطحة من اللوحة. يؤدي ذلك إلى إنشاء فجوات مرتفعة متباعدة بشكل منتظم أو ثقوب قص عبر السماكة على أضلاع اللوحة (القمم أو القيعان). يتم حساب عمق المسافة البادئة وأبعاد التثقيب بشكل صارم استنادًا إلى الميكانيكا الإنشائية لتلبية متطلبات قدرة القص الطولية لألواح الأرضية المركبة كما هو محدد في *معيار تصميم الهياكل الفولاذية* (GB 50017).

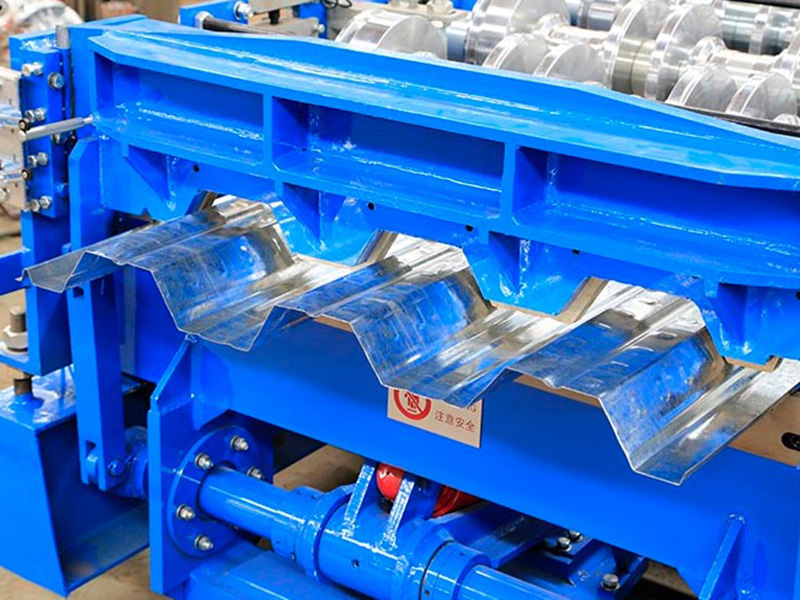

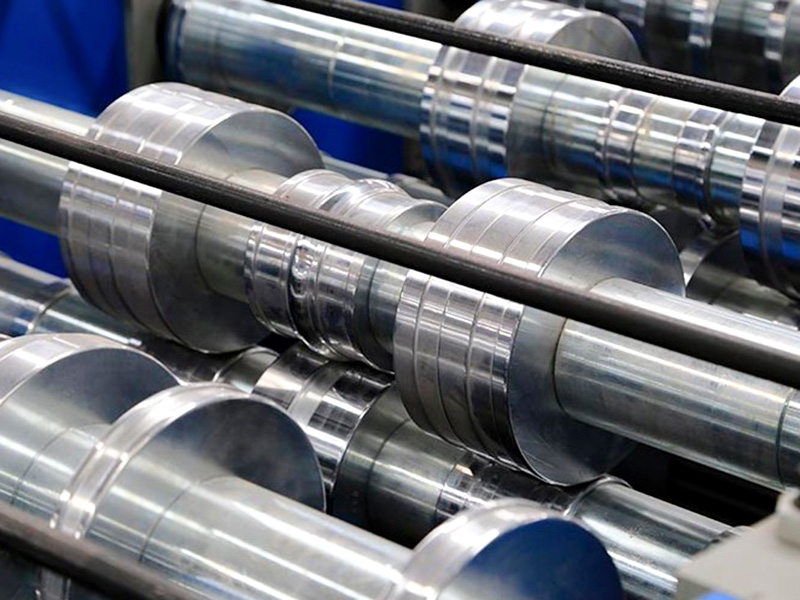

    4). وحدة تشكيل اللف الرئيسية: تتميز بإطار مقوس متكامل شديد الصلابة ومجهز بـ 16-22 محطة تشكيل تقدمية.

    صلابة الانثناء: مصممة للتعامل مع خصائص أسطح الأرضيات - على وجه التحديد مقاطع الأضلاع العميقة (عادةً 50-76 مم) وقوة إنتاج المواد العالية - تستخدم الوحدة أعمدة رئيسية كبيرة الحجم من سبائك الصلب (42CrMo) (≥φ100 مم) وألواح جانبية سميكة (≥40 مم) لتحمل القوى الجانبية الهائلة المتولدة أثناء التشكيل.

    قسم التشكيل المضلع/المجعد (خاص بالنموذج): بالنسبة لمقاطع التزيين ذات الضلع المغلق (على سبيل المثال، YXB65-185-555)، تشتمل المرحلة النهائية على نظام لفات متشابكة أفقية متخصصة. يؤدي ذلك إلى تجعيد وإغلاق الحواف المفتوحة تدريجيًا، مما يضمن قفلًا متشابكًا مثاليًا في الجزء العلوي من الملف الشخصي.

    5). نظام القطع ذو الطول الثابت: تم تصميمه للألواح السميكة عالية القوة، ويأتي النظام بشكل قياسي مع مقص/تثقيب هيدروليكي للخدمة الشاقة (للألواح الرقيقة ≥1.2 مم) أو منشار طائر CNC (للألواح السميكة ≥1.5 مم). إنه يوفر قطعًا نظيفة وخالية من الحرق دون تشويه المقطع العرضي عند أطراف الورقة.

    6.) نظام التحكم PLC: مُجهز بشاشة تعمل باللمس من الدرجة الصناعية وخوارزميات متكاملة تعمل على مزامنة المسافة البادئة، وتسلسل التثقيب، وسرعات التشكيل؛ يتضمن الحماية من التحميل الزائد وإمكانيات تشخيص الأخطاء في الوقت الفعلي.

    تدفق العملية القياسية:

    فك اللفائف ← التسوية والتغذية للخدمة الشاقة ← قطع مسافة بادئة/تثقيب للقسم المسطح ← تشكيل لفات الأضلاع العميقة متعددة المراحل (بما في ذلك تشابك الأضلاع المغلقة) ← قطع بطول ثابت للخدمة الشاقة ← التفريغ والتكديس التلقائي

    المعلمات التقنية

    البند المعلمة ملاحظة
    قاعدة الآلة المعيار الوطني رقم 45 من الصلب I-beam هيكل اللحام الشامل
    مادة الأسطوانة فولاذ 45# عالي الجودة تصنيع دقيق، مروي، مطلي بالكروم الصلب
    رمح الرئيسي φ80,45# فولاذ الآلات الدقيقة، مروي
    تشكيل المجموعات 20
    قوة المحرك الرئيسي 15 كيلو واط
    طريقة القيادة محرك السلسلة
    وضع القطع القطع الهيدروليكي قوة محرك المحطة الهيدروليكية هي 5.5KW
    قطع شفرة Cr12MoV مروي، HRC58-62
    Uncoiler تحميل 5 طن، مع منصة التحميل قوة محرك المحطة الهيدروليكية هي 2.2KW
    نظام التحكم سيمنز/شيدر PLC
    النظام الهيدروليكي العلامة التجارية بيجين هوادي
    الطول الإجمالي لخط الإنتاج حوالي 20 مترا
    وزن المعدات حوالي 9 طن
    سمك المواد الخام 0.8-1.5 ملم لفائف مجلفنة Q235
    سرعة الإنتاج 15 ~ 20 م / دقيقة
