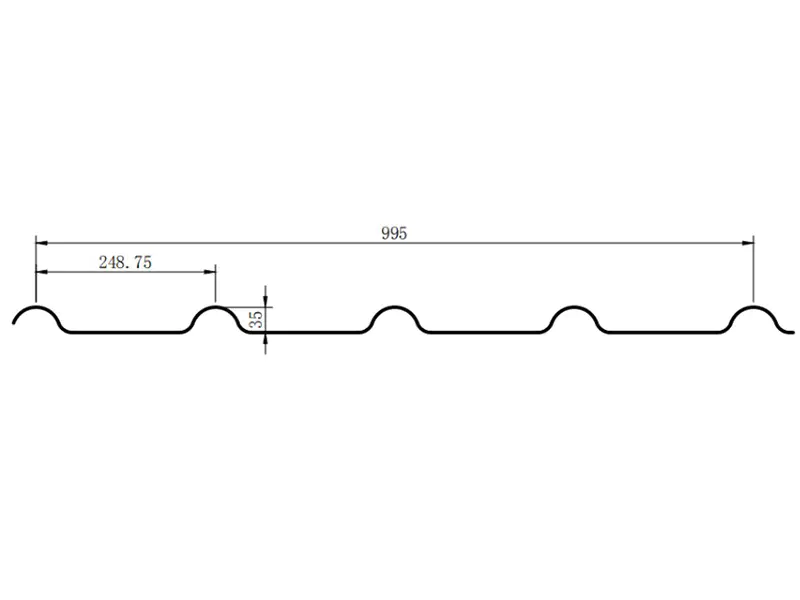

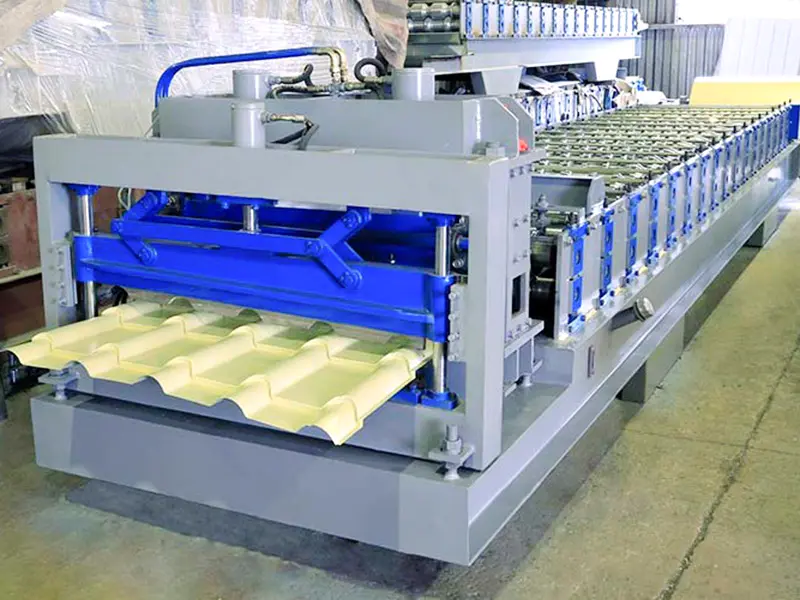

آلة تشكيل البلاط المزجج المعدني من النوع 995

مكونات المعدات

1). ماكينة تفكيك اللفائف الهيدروليكية: تدعم وتوسع لفائف الفولاذ المطلية بالألوان؛ مجهزة بفرامل التخميد لضمان توتر الشريط المستمر أثناء الإخراج.

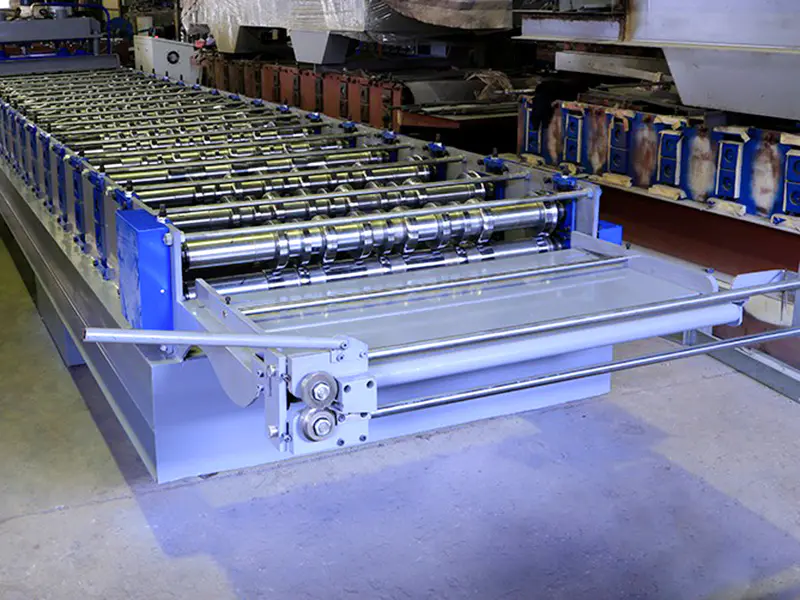

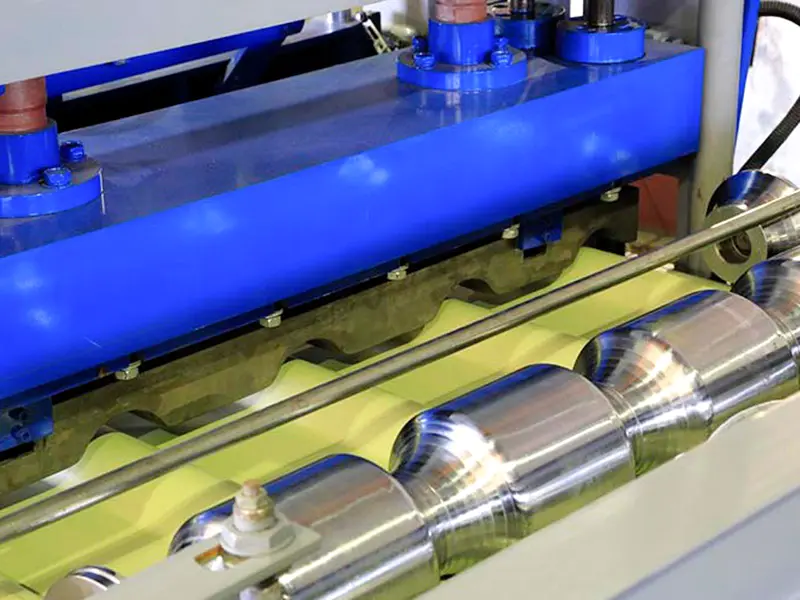

2). نظام التغذية المؤازرة والتثقيب المسبق: يستخدم آلية تغذية مؤازرة عالية الدقة مدمجة مع عملية التثقيب المسبق للصفائح المسطحة.

3). الوحدة الرئيسية لتشكيل اللف (التقنية الأساسية): تتميز بهيكل لوحة الحائط/الإطار المقوس للخدمة الشاقة، ومجهزة بـ 14-18 مرحلة من بكرات التشكيل التقدمية.

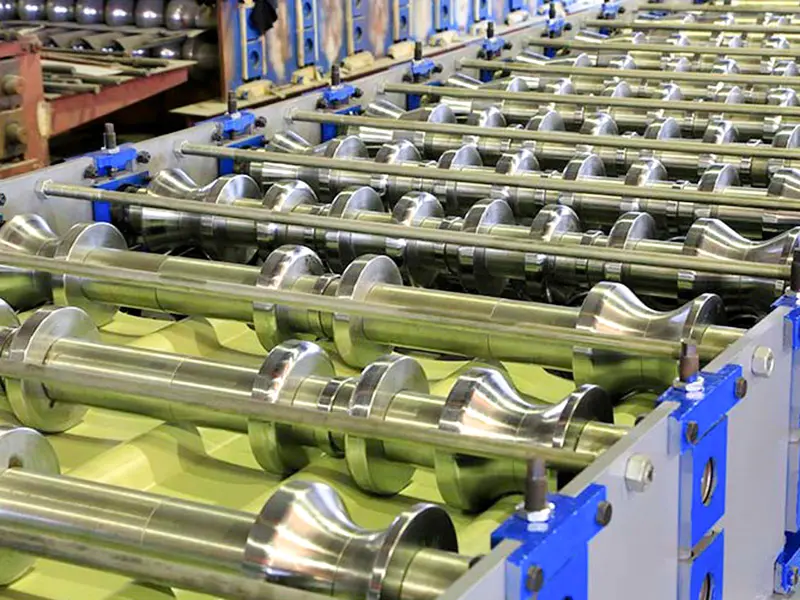

تقنية الأسطوانة: يتم تشكيل أسطح الأسطوانة عبر CNC ذو 5 محاور لتكرار الانحناءات المعقدة والمتنوعة لـ "أقواس بلاط البرميل" و"طيات الحواف" بدلاً من استخدام الدوران القوسي البسيط. تخضع أسطح البكرات لتلميع المرآة والطلاء بالكروم الصلب (أو رش كربيد التنجستن) لضمان عدم حدوث أي خدش للطبقة النهائية المطلية بالألوان، حتى في ظل التشوه الكبير.

تصميم مضاد للانحراف: لتحمل القوى الجانبية الهائلة التي تمارس على البكرات من خلال المظهر الجانبي على شكل S، تستخدم الأعمدة الرئيسية سبائك فولاذية ذات قطر كبير (≥85 مم)، مما يضمن تناسق الارتفاع المثالي بين الجانبين الأيسر والأيمن للقوس.

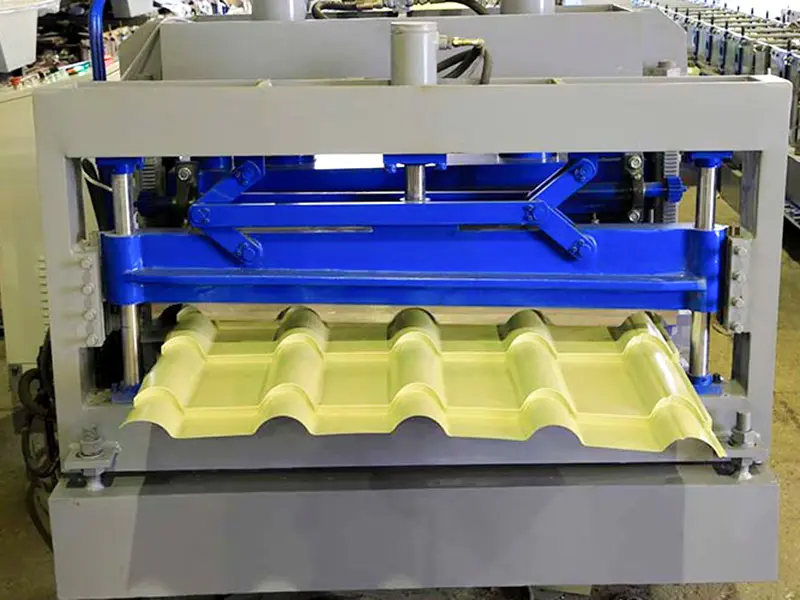

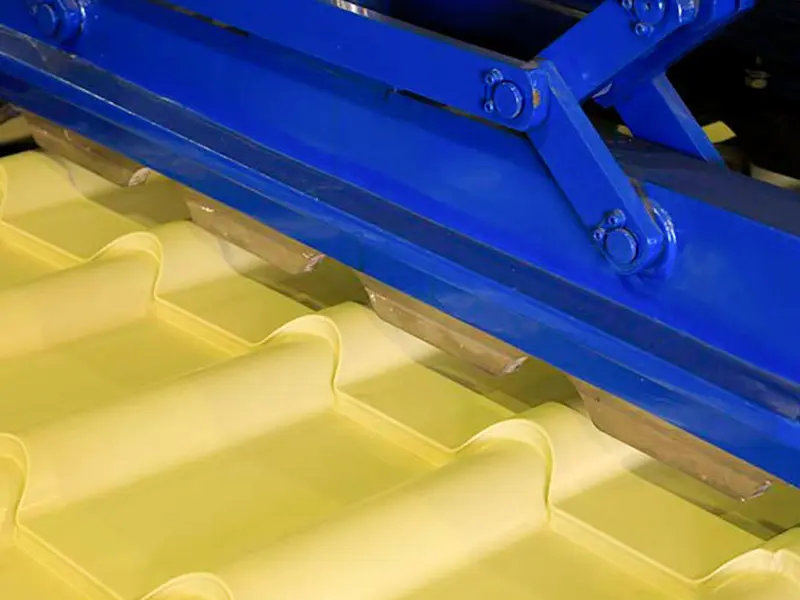

القاطع الهيدروليكي الذي يتبع الملف الجانبي (أداة التفاضل الرئيسية): يستبدل المقصات التقليدية ذات الشفرة المستقيمة بقالب منحني يتطابق تمامًا مع المظهر الجانبي النهائي (القص المثقب الذي يتبع الملف الشخصي). يضمن القطع الرأسي على طول محيط البلاط بقاء القوس الموجود في نهاية البلاط سليمًا، دون تسطيح أو انهيار الزاوية.

4). نظام التحكم ثنائي الوضع الأوتوماتيكي بالكامل PLC: يتميز بخوارزميات منطقية متكاملة لكل من القطع ذو الطول الثابت والتثقيب الثابت. يتم تحديد طول وكمية الإنتاج عبر واجهة تعمل بلمسة واحدة؛ يتضمن النظام تشخيص الأخطاء تلقائيًا ووظائف العد.

تدفق العملية القياسية:

فك اللفائف ← تحديد موضع مؤازر دقيق ← التثقيب المسبق للألواح المسطحة ← تشكيل لفة منحنى S متعدد التمريرات ← قطع التشكيل الجانبي الهيدروليكي ← تكديس وتفريغ المنتج النهائي

مجالات التطبيق

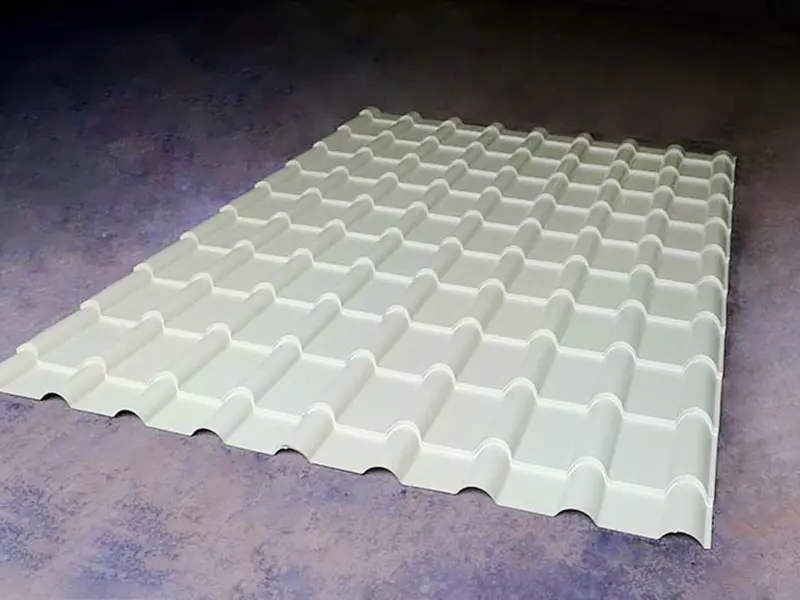

يتم استخدام البلاط المزجج المعدني الذي تنتجه هذه المعدات على نطاق واسع في المشاريع التي تتطلب معايير جمالية عالية للواجهات الخارجية للمباني:

السياحة الثقافية والعمارة ذات الطراز التراثي: مراكز الزوار في المناطق ذات المناظر الخلابة، والشوارع التجارية في المدن التاريخية، وتجديد المعابد والأضرحة الطاوية، ونوادي الحدائق على الطراز الصيني.

العقارات السكنية الراقية: أنظمة الأسقف المائلة للفيلات المنفصلة والمنازل المستقلة وفنادق المنتجعات والنوادي ذات الطراز العقاري.

التجديد والتجميل الحضري: مشاريع تحويل الأسطح "من المسطح إلى المنحدر" للمجتمعات السكنية القديمة، وتجديدات الواجهات ذات الطراز العتيق للمباني المواجهة للشوارع، وملاجئ الحافلات، وأجنحة المنتزهات.

المعلمات التقنية
